Eclipse® 700 Ekonomiczne radary falowodowe (GWR)

Magnetrol

Magnetrol

Eclipse 700 Ein ökonomisches Modell mit geführtem Wellenradar (GWR) Magnetrol

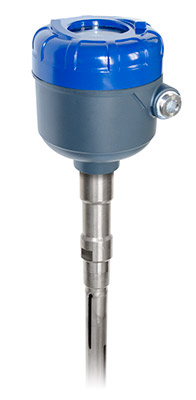

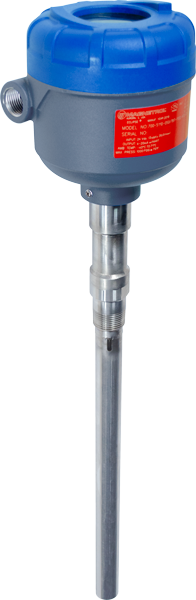

  • Eclipse® 700 - ekonomiczny radar falowodowy

Nowej generacji, radarowy przetwornik do pomiaru poziomu (Guided Wave Radar - GWR) dedykowany do szerokiego stosowania w instalacjach przemysłowych.

Eclipse® 700 to model ekonomiczny z integralną sondą, który zapewnia wyjątkowe rozwiązania technologiczne oraz wysoki stosunek sygnału do szumu znane z zaawansowanego modelu Eclipse® 706.

Zatwierdzenia i certyfikaty

  • CE CE
  • PED PED
  • ATEX Ex i ATEX Ex i
  • ATEX Ex nA ATEX Ex nA
  • FM FM
  • IECEx IECEx
  • SIL 3 SIL 3
  • HART® HART®
  1. Opis produktu
  2. Specyfikacja
  3. Pliki do pobrania

  • Przetwornik poziomu Eclipse® 700 to ekonomiczny model radarów falowodowych (GWR - Guided Wave Radar). Podobnie jak sprawdzony, zaawansowany model 706, charakteryzuje się silnym sygnałem pomiarowym (wysoki stosunek sygnału do szumu) i innymi rozwiązaniami technicznymi, które zapewniają niezawodne wskazanie poziomu na całej długości sondy, aż po samo przyłącze procesowe oraz przy występowaniu piany. Oprócz tego przetwornik cechują zaawansowane funkcje obsługi oraz diagnostyczne, możliwe do skonfigurowania już "na biurku" a nie dopiero podczas uruchamiania. Wśród nich można wymienić m.in. możliwość tworzenia łamanej krzywej odcięcia sygnału, śledzenie obrastania sondy, które pozwala na zaplanowanie z wyprzedzeniem prac serwisowych, czy zapis parametrów pracy, w tym kształtu krzywej odbicia. Radary te mają szerokie zastosowanie w aplikacjach przemysłowych, ze szczególnym uwzględnieniem przemysłu chemicznego, w zakresie: pomiaru poziomu, rozdziału faz, objętości, czy przepływu - od lekkich węglowodorów po media na bazie wody - swoimi parametrami i dokładnością wykraczając poza to, co oferują inne przetworniki poziomu.

    Certyfikat nienaruszalności bezpieczeństwa SIL2 / SIL3 umożliwia stosowanie tego radaru falowodowego w układach automatyki zabezpieczeniowej SIS.

    Radarowe przetworniki poziomu Eclipse® 700 wyposażone są w integralne sondy linowe, prętowe lub współosiowe (koncentryczne), także w powiększonym rozmiarze, do zabrudzonych lub trudniejszych mediów. Dostępne jest opcjonalne pokrycie PFA.


    Radarowe pomiary poziomu Magnetrol nowej generacji

    Zastosowanie

    • przemysł chemiczny
    • ogólne zastosowania pomiarowe
    • ciecze
    • lekkie węglowodory
    • woda i media na bazie wody
    • materiały sypkie

    Cechy

    • zakresy pomiarowe: do 30 m
    • stała dielektryczna medium: εr = 1,2-100
    • temperatura medium: -196 do 200°C
    • ciśnienie maksymalne: do 430 bar
    • pomiar poziomu aż do przyłącza procesowego
    • opcjonalne pokrycie sondy PFA
    • zaawansowana, aktywna diagnostyka
    • 30-punktowa linearyzacja zbiorników
    • prosta konfiguracja "na biurku" (przez HART w języku polskim)
    • zasilanie w dwuprzewodowej pętli analogowej 4-20 mA
    • lokalny wskaźnik graficzny LCD z 4 przyciskami programującymi
    • integralna obudowa elektroniki
    • certyfikat nienaruszalności bezpieczeństwa SIL 2 / SIL 3 (SFF = 93%)
    • wykorzystanie standardów FDT/DTM oraz EDDL
    • Zmienna poziom, rozdział faz, przepływ, objętość
    • Sygnał wyjściowy analogowy 4..20 mA
    • Komunikacja cyfrowa HART®
    • Dokładność 0,1%
    • Powtarzalność 2,5 mm
    • ATEX Ex i, Ex n
    • Wyświetlacz lokalny tak
    • Przyłącze procesowe gwintowe, kołnierzowe DIN, kołnierzowe ANSI
    • Materiały czujnika / zwilżane stal kwasoodporna 316/316L, PTFE
    • Uszczelnienia Viton® / FKM / FPM, szklano-ceramiczne, PTFE
    • Zasilanie 2 przewodowo 24 VDC w pętli 4-20mA
    • Przyłącze elektryczne gwint żeński M20x1,5, gwint żeński 1/2 NPT
    • Wykonanie obudowy aluminium, stal kwasoodporna
    • Stopień ochrony obudowy IP67
  • `

    1. Magnetrol Eclipse 700 Karta katalogowa EN

      1.8MB | ENG

    2. Magnetrol Eclipse 700 Instrukcja HART EN

      3.1MB | ENG

    3. Magnetrol Radarowe przetworniki poziomu EN

      1019kb | ENG

    4. Magnetrol Katalog skrócony EN

      4.9MB | ENG

    5. Magnetrol Eclipse 706/700 Kwestionariusz aplikacyjny EN

      355kb | ENG

    6. Magnetrol Eclipse 700 Certyfikat ATEX Ex i EN

      600kb | ENG

    7. Magnetrol Eclipse 700 Certyfikat ATEX Ex n EN

      576kb | ENG

    8. Magnetrol Eclipse 700 Certyfikat SIL3 EN

      113kb | ENG

    9. Magnetrol Eclipse 700 Raport FMEDA EN

      714kb | ENG
