Eclipse® 706 Zaawansowane radary falowodowe (GWR)

Magnetrol

Magnetrol

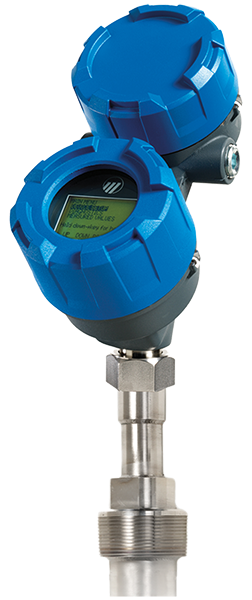

Zaawansowany radar falowodowy Eclipse 706 Magnetrol

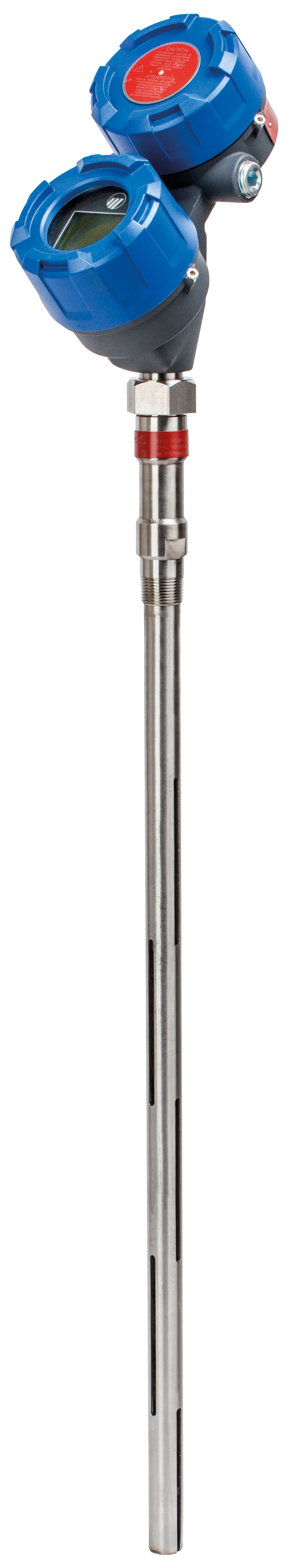

  • Eclipse® 706 z sondą koncetryczną

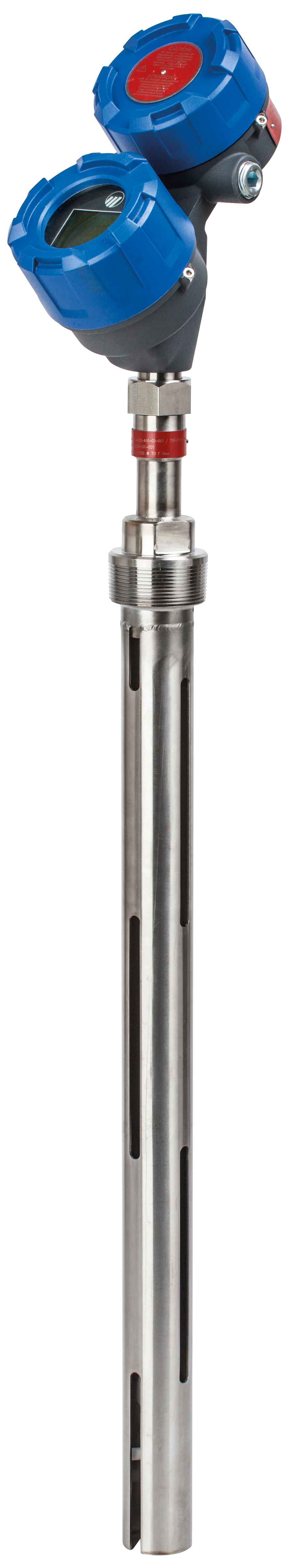

  • Eclipse® 706 z sondą koncentryczną o większej średnicy

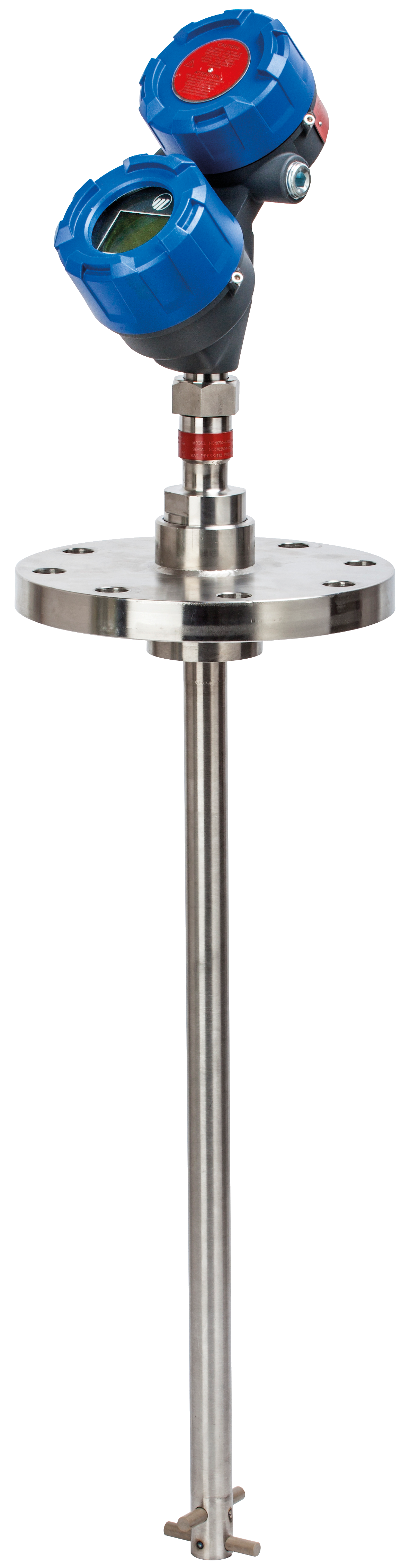

  • Eclipse® 706 z sondą prętową

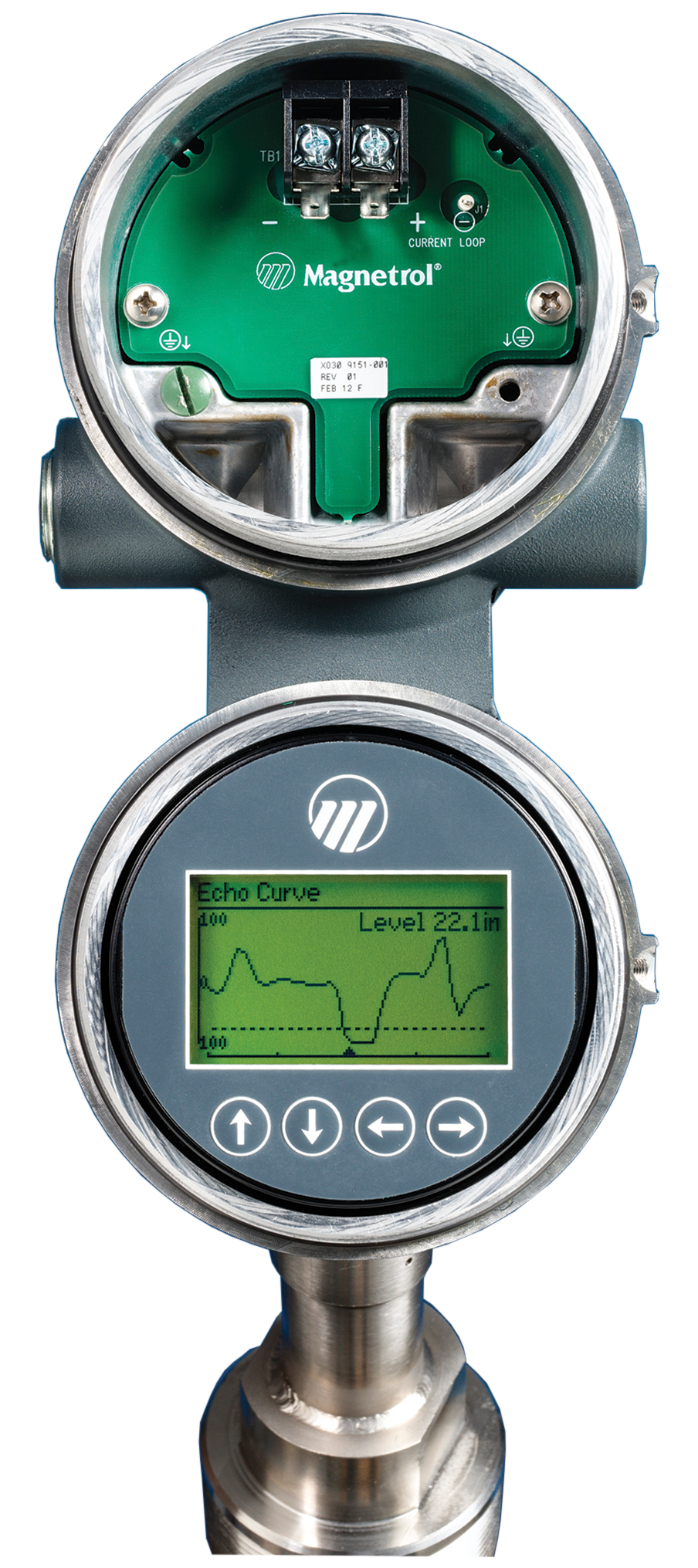

  • Dwu-przegrodowa obudowa przetwornika Eclipse® 706

Zaawansowany radarowy przetwornik poziomu (Guided Wave Radar - GWR) nowej generacji ze zwiększoną siłą sygnału, do najbardziej wymagających aplikacji.

Szeroki wybór dedykowanych sond koncentrycznych, pojedynczych, dwuprętowych czy sond do montażu w komorach gwarantuje dokładny i niezawodny pomiar poziomu.

Rafał Nowicki

Rafał Nowicki

Kierownik ds. Marketingu

607 701 119

Zadaj
pytanie

Zatwierdzenia i certyfikaty

  • CE CE
  • PED PED
  • ATEX Ex i ATEX Ex i
  • ATEX Ex d ATEX Ex d
  • ATEX Ex tD ATEX Ex tD
  • EAC EAC
  • FM FM
  • IECEx IECEx
  • INMETRO INMETRO
  • SIL 3 SIL 3
  • HART® HART®
  • FF FF
  • Modbus® Modbus®
  1. Opis produktu
  2. Specyfikacja
  3. Aplikacje
  4. Pliki do pobrania
  • Radarowy przetwornik poziomu Eclipse® 706 to najnowsza generacja przetworników falowodowych (GWR - Guided Wave Radar) - ulepszona wersja modelu 705 - charakteryzująca się zwiększoną siłą sygnału, by sprostać najtrudniejszym wyzwaniom spotykanym w aplikacjach wysokotemperaturowych i wysokociśnieniowych, jakie można spotkać w elektrowniach i elektrociepłowniach w walczakach, wymiennikach ciepła czy na regeneracji wysokoprężnej. Dzięki unikatowej konstrukcji sondy zmiany warunków procesowych wpływających na pomiar są kompensowane dając zawsze wiarygodny wynik pomiaru poziomu. Ich konstrukcja i certyfikat nienaruszalności bezpieczeństwa zapewniają możliwość stosowania w układach automatyki zabezpieczeniowej SIS.

    Szeroki wybór dedykowanych sond koncentrycznych, pojedynczych, dwuprętowych czy sond do montażu w komorach gwarantuje dokładny i niezawodny pomiar poziomu w najtrudniejszych warunkach.

    Dwukomorowa, ergonomiczna konstrukcja obudowy (oddzielna komora elektroniki i listwy zaciskowej) znacząco ułatwia podłączenie przewodów, konfigurację oraz odczyt danych.

    Do innych, nie tak zaawansowanych zastosowań, polecamy radarowy, falowodowy przetwornik poziomu - Eclipse® 700.


    Radarowe pomiary poziomu Magnetrol nowej generacji

    Zastosowanie

    • elektrownie
    • przemysł chemiczny
    • przemysł petrochemiczny i rafineryjny
    • przemysł celulozowy i papierniczy
    • przemysł spożywczy
    • przemysł farmaceutyczny
    • i inne

    Cechy

    • zakresy pomiarowe: do 30 m
    • stała dielektryczna medium: εr = 1,2-100
    • temperatura medium: -196 do 450°C
    • ciśnienie maksymalne: do 430 bar
    • pomiar poziomu aż do przyłącza procesowego
    • 30-punktowa linearyzacja zbiornika
    • pomiar poziomu niewrażliwy na zmiany warunków procesowych takich jak: stała dielektryczna, ciśnienie, gęstość, pH, lepkość
    • konfiguracja po polsku, praktycznie "na biurku"
    • zasilanie w  dwuprzewodowej pętli analogowej 4-20 mA
    • obracana o 360°, demontowalna "na ruchu" głowica
    • lokalny wskaźnik graficzny LCD z 4 przyciskami programującymi
    • możliwość wyświetlenia wykresu sygnału na LCD w czasie rzeczywistym
    • integralna lub zdalna obudowa elektroniki
    • dostępne sondy do pomiaru rozdziału faz i do pracy w środowisku pary nasyconej
    • dostępne różne wykonania materiałowe i przyłącza
    • certyfikat nienaruszalności bezpieczeństwa SIL 2 / SIL 3
    • Zmienna poziom, rozdział faz
    • Sygnał wyjściowy analogowy 4..20 mA
    • Komunikacja cyfrowa HART®, FOUNDATION Fieldbus™, Modbus®
    • Dokładność 0,1%, 0,5%
    • Powtarzalność 2,5 mm
    • ATEX Ex i, Ex d, Ex n, Ex tD
    • Wyświetlacz lokalny tak
    • Przyłącze procesowe męskie G1, męskie 3/4 NPT, męskie 1 NPT, męskie 2 NPT, inne
    • Materiały czujnika / zwilżane stal kwasoodporna 316/316L, Hastelloy, Monel, PTFE
    • Uszczelnienia Viton® / FKM / FPM, Kalrez®, Inconel®, PEEK, szklano-ceramiczne
    • Zasilanie 2 przewodowo 24 VDC w pętli 4-20mA
    • Przyłącze elektryczne gwint żeński M20x1,5, gwint żeński 1/2 NPT
    • Wykonanie obudowy aluminium, stal kwasoodporna
    • Stopień ochrony obudowy IP67
  • `
    1. Magnetrol Eclipse 706 Certyfikat ATEX Ex d Ex tb

      726kb | ENG

    2. Magnetrol Eclipse 706 Certyfikat ATEX Ex i Ex n

      232kb | ENG

    3. Magnetrol Eclipse 706 Certyfikat IECEx Ex d Ex tb

      214kb | ENG

    4. Magnetrol Eclipse 706 Certyfikat IECEx Ex i Ex n

      263kb | ENG

    5. Magnterol Eclipse 706 Karta katalogowa

      4MB | ENG

    6. Magnetrol Eclipse 706 Instrukcja bezpieczeństwa SIL

      556kb | ENG

    7. Magnetrol Eclipse 706 Instrukcja bezpieczeństwa SIL certyfikowany

      3MB | ENG

    8. Magnetrol Eclipse 706 Instrukcja Foundation Fieldbus

      2.2MB | ENG

    9. Magnetrol Eclipse 706 Instrukcja HART

      8MB | ENG

    10. Magnetrol Eclipse 706 Instrukcja Modbus

      4MB | ENG

    11. Magnetrol Eclipse 706 Certyfikat SIL 3

      199kb | ENG

    12. Magnetrol Eclipse 706 Raport Exida SIL 3

      471kb | ENG

    13. Magnetrol Eclipse 706 Instrukcja HART

      5.1MB | POL

    14. Magnetrol Eclipse 706 Instrukcja HART DE

      4.6MB DE

    15. Magnetrol Eclipse 706 Karta katalogowa DE

      2.1MB DE

    16. Magnetrol API 2350 Zalecenia DE

      1.1MB DE

    17. Magnetrol API 2350 Zalecenia EN

      6.2MB | ENG

    18. Magnetrol Radarowe przetworniki poziomu EN

      1019kb | ENG

    19. Magnetrol Katalog skrócony EN

      4.9MB | ENG

    20. Magnetrol Eclipse 706/700 Kwestionariusz aplikacyjny EN

      355kb | ENG

    1. Pomiar poziomu płynnej siarki

      Pomiar poziomu płynnej siarki

      W niektórych aplikacjach charakter medium wymusza zastosowanie sprawdzonych w trudnych warunkach rozwiązań. Pomiar poziomu płynnej siarki stwarza problemy ze względu na jej temperaturę, niską stałą dielektryczną oraz lepkość i tężenie. W takim zastosowaniu sprawdza się radar falowodowy Eclipse 706.

      zobacz
    2. Radarowy pomiar poziomu wody w walczakach

      Radarowy pomiar poziomu wody w walczakach

      Historycznie metody wykorzystywane do pomiaru poziomu kondensatu w walczakach bazowały na pomiarze różnicy ciśnień, pojemności, przewodności, czy sile wyporu. Metody te obarczone są błędami pomiaru powodowanymi zmianą gęstości kondensatu lub innych parametrów procesowych. Problem ten można wyeliminować poprzez zastosowanie radarów falowodowych Magnetrol - przetworników o wysokiej dokładności, dzięki wbudowanej kompensacji niewrażliwych na zmiany parametrów procesowych.

      zobacz

Pokrewne produkty

  1. Przetworniki magnetostrykcyjne

    Jupiter® JM4 Przetworniki magnetostrykcyjne

    Zaawansowane przetworniki poziomu lub rozdziału faz nowej generacji

    zobacz
  2. Elektroniczne przetworniki nurnikowe

    E3 Modulevel® Elektroniczne przetworniki nurnikowe

    Nowoczesne nurnikowe przetworniki poziomu cieczy, rozdziału faz i gęstości bez belki skrętnej

    zobacz
  3. Poziomowskazy magnetyczne z radarem falowodowym

    Aurora® Poziomowskazy magnetyczne z radarem falowodowym

    Poziomowskazy magnetyczne ze zintegrowanym w tej samej komorze pomiarowej radarem falowodowym

    zobacz
  4. Zaawansowane radary bezkontaktowe 26 GHz

    Pulsar® R86 Zaawansowane radary bezkontaktowe 26 GHz

    Radarowe przetworniki nowej generacji o częstotliwości fali 26 GHz do ciągłego pomiaru poziomu lub objętości cieczy

    zobacz

Dane kontaktowe
