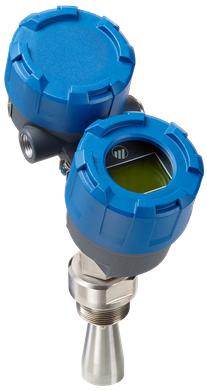

Pulsar® R86 Zaawansowane radary bezkontaktowe 26 GHz
Magnetrol
Pulsar® R86 to najnowocześniejszy bezkontaktowy przetwornik do radarowego pomiaru poziomu firmy Magnetrol.
Zasilany w dwuprzewodowej pętli analogowej znajduje zastosowanie w aplikacjach pomiaru poziomu cieczy gdzie występuje wysoka temperatura lub ciśnienie.
Transmisja fali przy częstotliwości 26 GHz umożliwia zastosowanie małych anten stożkowych dzięki czemu radar może być zamontowany w zbiornikach o średnicy króćców od 1-1/2"
Zatwierdzenia i certyfikaty
-
CE
-
NACE
-
ATEX Ex i
-
ATEX Ex d
-
FM
-
IECEx
-
SIL 2
-
HART®
-
FF
-
Pulsar® R86, to najnowszej generacji, innowacyjny radarowy przetwornik do pomiaru poziomu o częstotliwości sygnału 26 GHz. Jego budowa opiera się na niezwykle udanej platformie elektroniki wykorzystanej wcześniej w radarach falowodowych Eclipse® 706 oraz bezkontaktowych radarach poziomu Pulsar® R96.
Wykorzystanie do pomiaru poziomu częstotliwości 26 GHz skutkuje węższą wiązką emitowanych fal, przy zachowaniu dużej odporności na kondensację, opary, pianę czy wzburzenie powierzchni medium. Wyższa częstotliwość daje także możliwość wykorzystania niewielkich anten ułatwiających montaż urządzenia. Dodatkową zaletą jest kołowe spolaryzowanie wiązki radarowej eliminujące konieczność ustawiania anteny na obiekcie w celu uzyskania najlepszego odbicia sygnału. Łącznie te cechy poprawiają uniwersalność zastosowań i pozwalają na montaż w miejscach niedostępnych wcześniej dla radarów bezkontaktowych.
Radarowy przetwornik poziomu Pulsar® R86 charakteryzuje się przyjaznymi rozwiązaniami, które ułatwiają konfigurację, obsługę oraz rozwiązywanie zaistniałych w trakcie trwania procesu problemów. Wśród nich warte wymienienia są:
- aktywna diagnostyka – radar nie tylko informuje o problemie, ale także sugeruje możliwe przyczyny i propozycje rozwiązania,
- archiwizacja i podgląd historii 20 ostatnich zdarzeń z zapisem kształtu echa, parametrów konfiguracyjnych i diagnostycznych,
- konfiguracja za pomocą kreatora – użytkownik jest prowadzony „za rękę” podczas uruchamiania urządzenia,
- rozbudowana, ale prosta w użyciu dzięki kreatorowi "krok po kroku", funkcja eliminacji fałszywych odbić z dodatkową możliwością ręcznej edycji kształtu krzywej filtracji zakłóceń,
- wykres sygnału wyświetlany na wyświetlaczu urządzenia w czasie rzeczywistym,
- demontowalna bez zatrzymywania procesu i rozszczelniania zbiornika głowica elektroniki,
- wbudowana pomoc dostępna na 8-wierszowym graficznym wyświetlaczu ułatwia obsługę bez potrzeby sięgania po instrukcję papierową,
- nowy, przyjazny DTM HART® z graficznym interfejsem.
Radarowe przetworniki poziomu Magnetrol nowej generacji
Cechy
-
częstotliwość sygnału: 26 GHz
- zakres pomiarowy: do 40 m
- dokładność: ±3 mm
- powtarzalność: ±3 mm
- rozdzielczość:
±1 mm
- temperatura medium:-70 do 400°C
- ciśnienie maksymalne: 160 bar
- średnice anten: od 1-1/2" do 4"

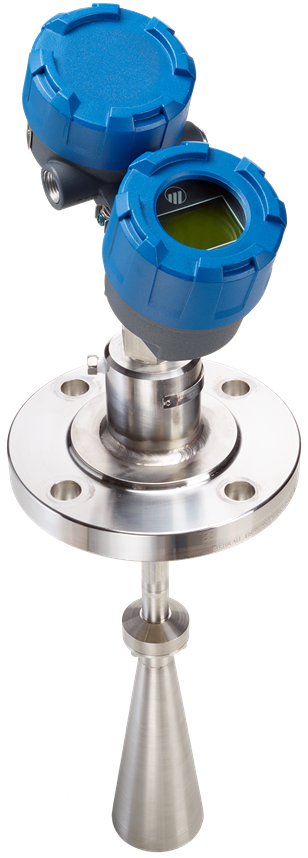

- przedłużenia anten: do 1,8 m
-
zasilanie w iskrobezpiecznej pętli analogowej 4-20 mA
- SIL 2 - niespotykany w radarach bezkontaktowych SFF=93,2%
- aktywna diagnostyka – radar nie tylko informuje o problemie, ale także sugeruje możliwe przyczyny i propozycje rozwiązania,
-
- Zmienna poziom, przepływ
- Sygnał wyjściowy analogowy 4..20 mA
- Komunikacja cyfrowa HART®, Profibus, FOUNDATION Fieldbus™
- Dokładność 0,1%
- Powtarzalność 0,05%
- ATEX Ex i, Ex d, Ex n
- Wyświetlacz lokalny tak
- Przyłącze procesowe męskie G1-1/2, męskie 1-1/2 NPT, męskie 2 NPT, kołnierzowe, inne
- Materiały czujnika / zwilżane stal kwasoodporna 316/316L, Hastelloy, PTFE, PP
- Uszczelnienia Viton® / FKM / FPM, Kalrez®, Aegis PF 128 / Simriz® SZ 485
- Zasilanie 2 przewodowo 24 VDC w pętli 4-20mA
- Przyłącze elektryczne gwint żeński M20x1,5, gwint żeński 1/2 NPT
- Wykonanie obudowy aluminium epoksydowane, stal kwasoodporna
- Stopień ochrony obudowy IP67
-
`
-
