Centurion Radary falowodowe

Hawk

Hawk

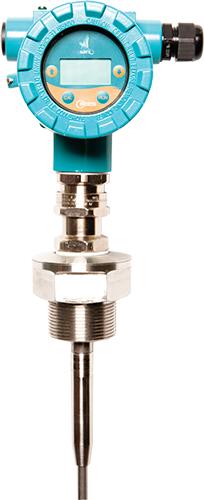

Radar falowodowy na materiały sypkie i ciecze Centurion Hawk

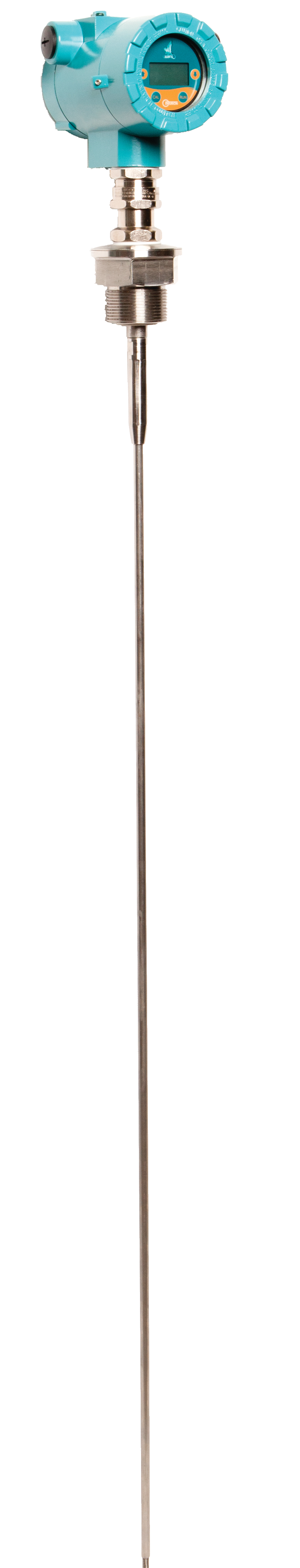

  • Centurion z sondą prętową

Centurion to przetworniki radarowe, które doskonale sprawdzają się w pomiarach poziomu materiałów sypkich różnego rodzaju i granulacji.

Świetnie radzą sobie także z trudnymi pomiarami oblepiających i gęstych cieczy. Zaawansowane oprogramowanie wykrywa oblepienie sondy (falowodu) i niweluje jego negatywny wpływ na pomiar.

Zatwierdzenia i certyfikaty

  • CE CE
  • ATEX Ex i ATEX Ex i
  • ATEX Ex tD ATEX Ex tD
  • IECEx IECEx
  • SIL 2 SIL 2
  • SIL 3 SIL 3
  • HART® HART®
  • Profibus Profibus
  • FF FF
  • Modbus® Modbus®
  1. Opis produktu
  2. Specyfikacja
  3. Pliki do pobrania

  • Technologia radaru falowodowego zapewnia stabilny pomiar poziomu w aplikacjach gdzie zmienia się ciśnienie, temperatura lub np. występuje piana czy zapylenie. Dzięki zaawansowanemu oprogramowaniu i silnemu sygnałowi przetwornik poziomu Centurion nie jest wrażliwy nawet na mocne oblepianie. Oprócz tego, dzięki konstrukcji i uzyskanemu certyfikatowi nienaruszalności bezpieczeństwa SIL 2 / SIL 3 może pracować w systemach automatyki bezpieczeństwa SIS.

    Zasada działania

    Impuls w postaci fali elektromagnetycznej jest transmitowany wzdłuż sondy. W momencie napotkania medium impuls ulega odbiciu od jego powierzchni i powraca do przetwornika . Przetwornik na podstawie czasu powrotu sygnału oblicza poziom medium.

    Amplituda odbitego sygnału zależy od stałej dielektrycznej medium, czyli im wyższa stała dielektryczna mierzonego medium tym wyższa amplituda.

    Cechy

    • zakresy od 150 mm do 18,5 m
    • temperatura medium: -40 do 150°C
    • maksymalne ciśnienie: do 100 bar
    • pomiar mediów o niskich stałych dielektrycznych od 1,5
    • zasilanie w iskrobezpiecznej dwuprzewodowej pętli analogowej 4-20 mA
    • opcjonalne wyjścia przekaźnikowe
    • brak ruchomych części
    • pomiar poziomu niewrażliwy na zmianę ciśnienia, temperatury, stałej dielektrycznej oraz występowanie piany, zapylenia i oklejenia sondy przez medium
    • szybka i łatwa autokalibracja
    • regulowana czułość i wzmocnienie sygnału
    • lokalny wskaźnik LCD z 4 przyciskami programującymi
    • sondy prętowe i linowe
    • dostępne różne wykonania materiałowe i przyłącza
    • programowalny sygnał wyjściowy dla stanu awarii
    • możliwość zdalnej komunikacji 3G
    • certyfikat poziomu nienaruszalności bezpieczeństwa SIL 2 / SIL 3
    • Zmienna poziom, rozdział faz
    • Sygnał wyjściowy brak, analogowy 4..20 mA, styk VAC
    • Komunikacja cyfrowa HART®, Profibus, FOUNDATION Fieldbus™, Modbus®
    • ATEX Ex i, Ex tD
    • Wyświetlacz lokalny tak
    • Przyłącze procesowe męskie G3/4, męskie G1, męskie G1-1/2, męskie 3/4 NPT, męskie 1 NPT, męskie 1-1/2 NPT, inne
    • Materiały czujnika / zwilżane stal kwasoodporna 316/316L
    • Uszczelnienia Buna N / NBR, Viton® / FKM / FPM
    • Zasilanie 2 przewodowo 24 VDC w pętli 4-20mA, zewnętrznie 24 VDC, zewnętrznie 230 VAC
    • Przyłącze elektryczne gwint żeński M20x1,5, gwint żeński 1/2 NPT, gwint żeński 3/4 NPT
    • Wykonanie obudowy aluminium epoksydowane, stal kwasoodporna, Lexan™
    • Stopień ochrony obudowy IP65, IP66, IP67
  • `

    1. MERCON Katalog Materiały sypkie

      1.3MB | POL

    2. Hawk Centurion Certyfikat IECEx Ex d ia tb

      3.9MB | ENG

    3. Hawk Centurion Deklaracja zgodności CE

      167kb | ENG

    4. Hawk Centurion Instrukcja dla strefy 0 i 1 IECEx

      956kb | ENG

    5. Hawk Centurion Instrukcja dla strefy 20 i 21 IECEx

      1.1MB | ENG

    6. Hawk Centurion Instrukcja

      6.7MB | ENG

    7. Hawk Centurion Karta katalogowa

      1.4MB | ENG

    8. Hawk Centurion Modbus Karta katalogowa

      1.4MB | ENG

    9. Hawk Centurion Modbus Instrukcja

      5.9MB | ENG

    10. Hawk Centurion Instrukcja bezpieczeństwa SIL EN

      1.4MB | ENG
