Sultan Akustyczne przetworniki poziomu odporne na zapylenie

Hawk

Hawk

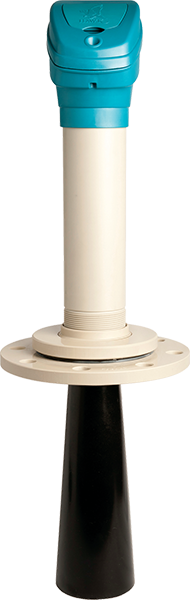

Bezkontaktowy, akustyczny przetwornik poziomu Sultan Hawk

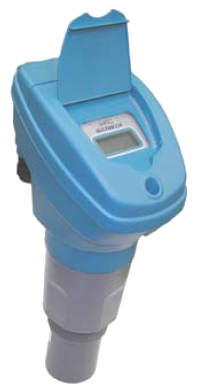

  • Sultan w wersji kompaktowej
  • Sultan w wersji zdalnej

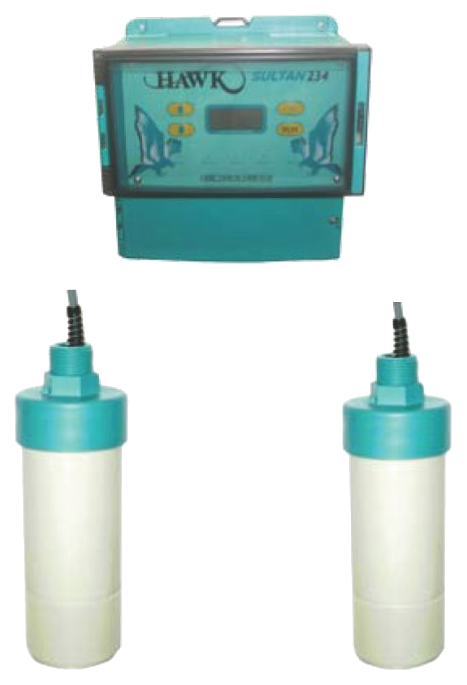

  • Sultan dual

Zasada działania przetworników akustycznych Sultan opiera się na zjawisku echolokacji -
w celu detekcji poziomu medium emitują falę akustyczną (5-15 kHz), której czas odbicia jest mierzony i przeliczany na poziom.

Doskonale sprawdzają się do pomiaru poziomu w środowisku zapylonym i wilgotnym - sposób emisji sygnału powoduje samooczyszczanie się czujników.

Zatwierdzenia i certyfikaty

  • CE CE
  • ATEX Ex i ATEX Ex i
  • ATEX Ex tD ATEX Ex tD
  • IECEx IECEx
  • HART® HART®
  • Profibus Profibus
  • FF FF
  • Modbus® Modbus®
  1. Opis produktu
  2. Specyfikacja
  3. Aplikacje
  4. Pliki do pobrania
  • Przetworniki Sultan nadają się do pomiaru poziomu materiałów sypkich i cieczy. Wykorzystują technologię fali akustycznej (5-15 kHz), której nie należy mylić z technologią ultradźwiękową (powyżej 20 kHz).

    Metoda ta góruje nad popularnymi metodami pomiaru - ultradźwiękową i radarową w przypadku produktów pylących. Związane jest to z bardzo dużą długością emitowanej fali, która zapewnia skuteczność działania w środowiskach zapylonych oraz w warunkach parowania, czy kondensacji. Dla zapewnienia jak najlepszej dokładności pomiary są kompensowane temperaturowo.

    Dodatkowo, sposób emisji sygnału powoduje samooczyszczanie się czujników, dlatego świetnie nadaje się do pomiaru poziomu cementu, wapna, ziaren zbóż, nasion, granulatów, kruszyw, żwiru, piasku, węgla, koksu, granulatów, peletu, trocin i innych materiałów sypkich. Przetwornik poziomu Sultan sprawdza się także w pomiarze cieczy, także w przypadku obecności piany.

    Pomiar poziomu przez pianę


    Samooczyszczanie czujnika

    Cechy

    • częstotliwość sygnału: od 5 kHz
    • bezkontaktowy pomiar poziomu do 180 m
    • temperatura medium: -40 do 175°C
    • niewrażliwość na zapylenie, kondensację lub parowanie
    • samoczyszczące się wnętrze sondy w przypadku oblepienia przez medium
    • transmisja sygnału o wysokiej energii nawet przy zasilaniu 2 - przewodowym
    • kompensacja temperaturowa
    • wersja oddalona do 1000 m
    • lokalny wskaźnik LCD 2-liniowy 8-znakowy z przyciskami programującymi
    • dostępne różne wykonania materiałowe i przyłącza
    • Zmienna poziom, odległość
    • Sygnał wyjściowy analogowy 4..20 mA, styk VAC
    • Komunikacja cyfrowa HART®, Profibus, FOUNDATION Fieldbus™, Modbus®
    • Dokładność 0,25%
    • ATEX Ex i, Ex tD, Ex m
    • Wyświetlacz lokalny tak
    • Przyłącze procesowe męskie G1, męskie 2 NPT, inne
    • Materiały czujnika / zwilżane tytan, PTFE, PP
    • Zasilanie 2 przewodowo 24 VDC w pętli 4-20mA, zewnętrznie 24 VDC, zewnętrznie 230 VAC
    • Przyłącze elektryczne gwint żeński M16
    • Wykonanie obudowy Lexan™
    • Stopień ochrony obudowy IP65, IP67, IP68
  • `
    1. MERCON Katalog Materiały sypkie

      1.3MB | POL

    2. Hawk Sultan Instrukcja

      7.3MB | ENG

    3. Hawk Sultan 234 Karta katalogowa

      2.3MB | ENG

    4. Hawk Sultan 2 Karta katalogowa

      1.6MB | ENG

    5. Hawk Sultan Dual 34 Karta katalogowa

      1.4MB | ENG

    6. Hawk Sultan Instrukcja skrócona EN

      2.7MB | ENG

    7. Hawk Sultan Certyfikat ATEX Ex m

      583kb | ENG

    8. Hawk Sultan Certyfikat ATEX Ex tD

      576kb | ENG

    9. Hawk Sultan Certyfikat IECEx Ex mb

      620kb | ENG

    10. Hawk Sultan Certyfikat IECEx Ex tD

      756kb | ENG

    11. Hawk Sultan Deklaracja zgodności CE

      169kb | ENG

    12. Hawk Sultan Instrukcja skrocona

      1.2MB | POL

    13. Hawk Sultan Deklaracja zgodności WE

      532kb | POL

    14. HAWK Sultan Instrukcja

      2.7MB | POL

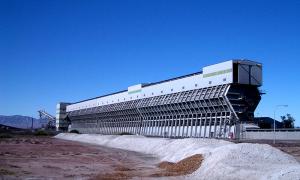

    1. Odporny na wilgoć i zapylenie pomiar poziomu węgla w elektrowni

      Odporny na wilgoć i zapylenie pomiar poziomu węgla w elektrowni

      Pomiar poziomu węgla w elektrowniach nim opalanych odbywa się w kilku miejscach. Ze względu na silne zapylenie, podobnie jak w przypadku innych materiałów sypkich, stanowi on problem. Rozwiązaniem są niewrażliwe na silne zapylenie oraz zawilgocenie, kompensowane temperaturowo przetworniki akustyczne Sultan o samooczyszczającym się czujniku.

      zobacz

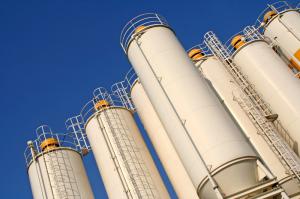

    2. Pomiar poziomu w warunkach silnego zapylenia

      Pomiar poziomu w warunkach silnego zapylenia

      Wiarygodna kontrola poziomu w warunkach zapylenia nastręcza trudności. Wiele urządzeń zawodzi, albo w ogóle nie nadaje się do wykorzystania ze względu na zasadę działania. Jednym z nielicznych rozwiązań w pełni odpornych nawet na silne zapylenie oraz wilgoć i opary są akustyczne przetworniki poziomu Sultan.

      zobacz

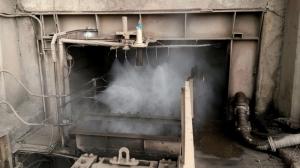

    3. Zabezpieczenie kruszarek przed zablokowaniem

      Zabezpieczenie kruszarek przed zablokowaniem

      Pomiary poziomu materiałów podawanych do kruszarki np. rudy, węgla, kamieni czy żwiru nie są proste. Zapylona atmosfera i dodatkowo często wilgoć ze zraszaczy stanowią poważne wyzwanie dla urządzeń. Dla większości przetworników takie warunki są przeszkodą nie do pokonania. Przetworniki poziomu Sultan sprawują się jednak w podobnych aplikacjach bez zarzutu - fala akustyczna, którą emitują bez przeszkód przenika przez pył i wodny aerozol. Wiarygodny pomiar poziomu podawanego materiału pozwala na utrzymywanie optymalnego zasilania i zabezpiecza kruszarkę przed zablokowaniem spowodowanym nadmiernym zasypem.

      zobacz
