B75 Sygnalizatory poziomu

Magnetrol

Magnetrol

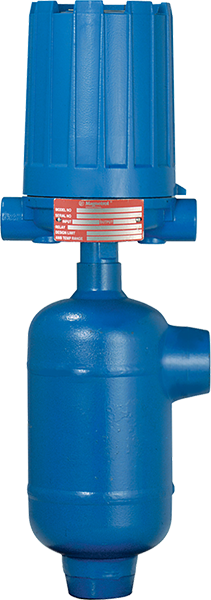

Hermetyczny, pływakowy sygnalizator poziomu B75 ze zintegrowaną komorą na wysokie temperatury Magnetrol

Sygnalizatory przeznaczone do montażu na zewnątrz zbiornika. Dostępne są z przyłączami spawanymi, gwintowanymi i kołnierzowymi w orientacji bok-bok oraz bok-dół.

Prezentowany model sygnalizatora charakteryzuje się najwyższą wytrzymałością ciśnieniową z dostępnych sygnalizatorów hermetycznych.

Zatwierdzenia i certyfikaty

  • CE CE
  • PED PED
  • ATEX Ex i ATEX Ex i
  • ATEX Ex d ATEX Ex d
  • EAC EAC
  • FM FM
  • IECEx IECEx
  • LR LR
  1. Opis produktu
  2. Specyfikacja
  3. Pliki do pobrania
  • Sygnalizatory B75 charakteryzują się niedemontowalną konstrukcją komory pływakowej zintegrowaną z obudową mechanizmu wyłącznika.

    Zasada działania oparta jest o siłę wyporu wywieraną przez ciecz na pływak powodując jego ruch wraz ze zmianą poziomu cieczy. Ruch pływaka przesuwa tuleję magnetyczną w pole działania magnesu wyłącznika powodując jego przyciągnięcie w kierunku tulei i przełączenie styku.

    Cechy

    • ciśnienie maksymalne: 69 bar
    • temperatura maksymalna: 400°C
    • minimalna gęstość medium: 0,69 kg/dm³
    • możliwa minimalna gęstość medium: do 0,49 kg/dm³ (J75)
    • sygnalizacja do 3 progów poziomu
    • dostępne hermetyczne lub pneumatyczne wyłączniki
    • wykonanie antykorozyjne w standardzie
    • kalibracja na sygnalizację rozdziału faz
    • dostępne wykonanie wg NACE
    • Zmienna poziom, rozdział faz
    • Sygnał wyjściowy styk VDC, styk VAC, pneumatyczny
    • ATEX Ex i, Ex d
    • Przyłącze procesowe inne
    • Materiały czujnika / zwilżane stal kwasoodporna 316/316L
    • Zasilanie zewnętrznie 24 VDC, zewnętrznie 230 VAC
    • Przyłącze elektryczne gwint żeński M20x1,5, gwint żeński 3/4 NPT
    • Wykonanie obudowy aluminium epoksydowane
    • Stopień ochrony obudowy IP66, IP55
  • `
    1. Magnetrol Wyłączniki typu V Instrukcja

      735kb | ENG

    2. Magnetrol Wyłączniki heremetyczne Instrukcja

      787kb | ENG

    3. Magnetrol Obudowy i wyłączniki sygnalizatorów poziomu Instrukcja

      1.5MB | ENG

    4. Magnetrol Wyłączniki pneumatyczne typu K Instrukcja

      703kb | ENG

    5. Magnetrol B75 B60 Karta katalogowa

      434kb | ENG

    6. Magnetrol B75 Instrukcja

      763kb | ENG

    7. Magnetrol B75 B60 Raport FMEDA SIL

      417kb | ENG

    8. Magnetrol B75 B60 Certyfikat ATEX Ex d

      205kb | ENG

    9. Magnetrol B75 B60 Certyfikat ATEX Ex ia

      167kb | ENG

    10. Magnetrol B75 B60 Certyfikat IECEx Ex d

      141kb | ENG

    11. Magnetrol Katalog skrócony EN

      4.9MB | ENG
