HA 24E 02 Sygnalizatory poziomu Trimod'Besta

Bachofen

Bachofen

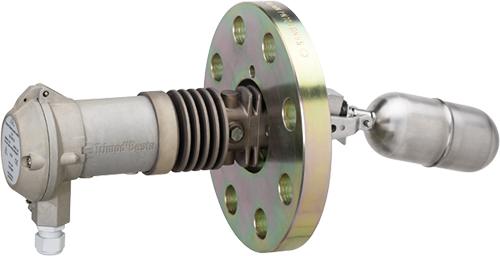

Pływakowe sygnalizatory poziomu Trimod Besta HA 24E 02

Prezentowany czujnik poziomu przeznaczony jest do aplikacji, w których występuje wysoka temperatura np. do zabezpieczeń wymienników ciepłowniczych, czy w układach regeneracji ciepła elektrowni.

Zatwierdzenia i certyfikaty

  • PED PED
  • CE CE
  • EAC EAC
  • SIL 2 SIL 2
  • DNV-GL DNV-GL
  • LR LR
  • ABS ABS
  • RMRS RMRS
  1. Opis produktu
  2. Specyfikacja
  3. Pliki do pobrania
  • Zastosowanie

    Model HA jest wykorzystywany w aplikacjach gdzie inne metody sygnalizacji poziomu nie mogą być zastosowane ze względu na ich ograniczenia temperaturowe. Dzięki temu czujnik poziomu Trimod'Besta jest stosowany w elektrowniach lub elektrociepłowniach np. na regeneracji wysokoprężnej, w walczakach, czy wymiennikach.

    Pływakowy sygnalizator poziomu cieczy (regulator dwustanowy poziomu), w  odróżnieniu od wielu innych metod pomiaru, jest nieczuły na obecność piany, zmianę stałej dielektrycznej lub temperatury, a także duże wibracje instalacji. Czujniki poziomu Trimod'Besta mają konstrukcję modułową, dzięki czemu istnieje ogromna liczba kombinacji wykonań, odpowiednich do wymagań aplikacji.

    Cechy

    • montaż poziomy
    • sygnał wyjściowy: styk SPDT
    • ciśnienie maksymalne: 320 bar (zależnie od klasy kołnierza i temperatury)
    • temperatura: od 0°C do +400°C
    • gęstość medium: od 0,7 kg/l
    • obudowa: odlew aluminiowy odporny na wodę morską
    • stopień ochrony obudowy: IP65
    • przyłącze kołnierzowe wg DIN 2501 / EN1092-1 lub ANSI

    Opcjonalnie

    • wykonanie ATEX Ex ia lub Ex d
    • wyjście NAMUR, 2x SPDT, pneumatyczne
    • stopień ochrony obudowy  IP67 lub IP68
    • certyfikat PED

    • Zmienna poziom
    • Sygnał wyjściowy styk VDC, styk VAC
    • Przyłącze procesowe inne
    • Przyłącze elektryczne gwint żeński M20x1,5
    • Wykonanie obudowy aluminium, stal kwasoodporna
    • Stopień ochrony obudowy IP65, IP67, IP68
  • `
    1. Bachofen Seria TrimodBesta Certyfikat PED

      1.2MB | ENG

    2. Bachofen Seria TrimodBesta Katalog ogólny

      1.6MB | ENG

    3. Bachofen Seria TrimodBesta Certyfikat SIL

      126kb | ENG

    4. Bachofen Seria TrimodBesta Raport Exida FMEDA SIL

      264kb | ENG

    5. Bachofen TrimodBesta Zatwierdzenie ABS

      1.3MB | ENG

    6. Bachofen TrimodBesta Zatwierdzenie BV

      1.3MB | ENG

    7. Bachofen TrimodBesta Zatwierdzenie LR

      814kb | ENG

    8. Bachofen TrimodBesta Zatwierdzenie RMRS

      1.2MB | ENG

    9. Bachofen TrimodBesta Katalog skrócony

      1.2MB | POL
