STL Separatory membranowe gwintowe z wykładziną PTFE

MERCON

MERCON

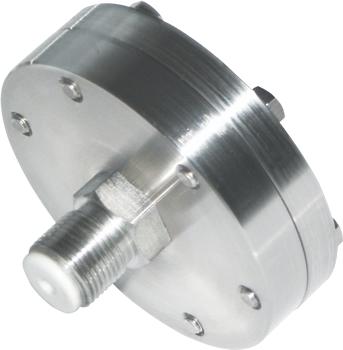

Gwintowy separator membranowy MERCON STT

Separatory membranowe o konstrukcji skręcanej. Dzięki wykonaniu części zwilżanych - membranie i wykładzinie króćca – z PTFE są odporne na bardzo agresywne media.
Wykorzystanie membrany o dużej średnicy pozwala na pomiar niskich ciśnień lub podłączenie przyrządu wymagającego do zadziałania dużej objętości roboczej (skokowej) np. manometru lub niektórych presostatów.

  1. Opis produktu
  2. Specyfikacja
  3. Pliki do pobrania
  • Separator membranowy stosowany jest w celu oddzielenia przyrządu pomiarowego od agresywnych, korozyjnych, krystalizujących, heterogenicznych, ściernych, bardzo lepkich lub toksycznych mediów. Może także zabezpieczać instrument przed bardzo niską lub wysoką temperaturą procesową.

    Zasada działania opiera się na przekazywaniu ciśnienia poprzez elastyczną membranę i  ciecz wypełniającą na element pomiarowy przyrządu - rurkę Bourdona w manometrze lub sensor przetwornika lub presostatu.

    Zastosowanie

    • przemysł chemiczny
    • przemysł petrochemiczny
    • media agresywne i korozyjne

    Cechy

    • konstrukcja skręcana
    • membrana wewnętrzna o dużej średnicy wykonana z PTFE
    • elementy zwilżane pokryte wykładziną PTFE
    • przyłącza gwintowe walcowe i stożkowe
    • szeroki wybór przyłączy do instrumentu pomiarowego
    • kilka rodzajów olejów wypełniających układ pomiarowy
    • standardowe ciśnienie robocze do 16 bar (wykonanie specjalne 25 bar)
    • opcjonalnie nierdzewna kapilara zbrojona o długości do 15m
    • opcjonalnie radiator

    • Zmienna ciśnienie
    • Przyłącze procesowe męskie G1/4, męskie G1/2, męskie G3/8, męskie G3/4, męskie G1, męskie G1-1/2, męskie R1-1/4, męskie M20x1,5, męskie 1/4 NPT, męskie 1/8 NPT, męskie 1/2 NPT, męskie 3/4 NPT, męskie 1 NPT, męskie 1-1/4 NPT, męskie 1-1/2 NPT, męskie 2 NPT, żeńskie 1/8 NPT, żeńskie 1/4 NPT, żeńskie 1/2 NPT, inne
    • Materiały czujnika / zwilżane PTFE
  • `
    1. MERCON STL Datasheet

      159kb | ENG

    2. MERCON STL Karta katalogowa

      160kb | POL
