MGS18 Manometry kwasoodporne

Nuova Fima

Nuova Fima

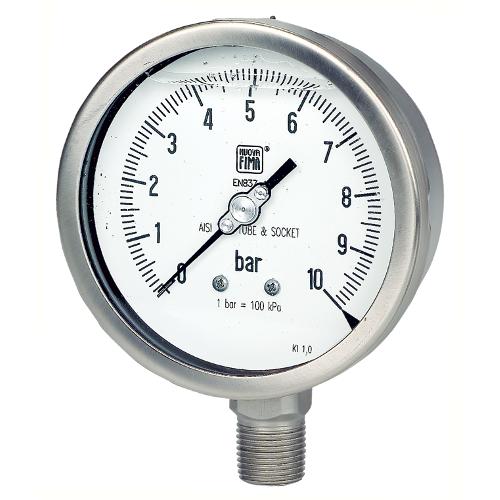

Manometr kwasoodporny MGS18

  • Manometr kwasoodporny MGS18 NS40-50

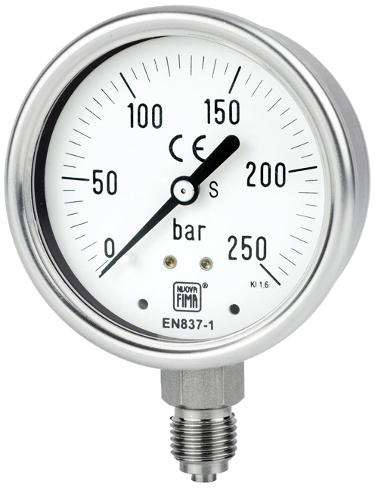

  • Manometr kwasoodporny MGS18 NS63

Manometry kwasoodporne stosuje się w przemyśle chemicznym, petrochemicznym, energetycznym i innych.

Spawana konstrukcja obudowy i króćca usztywnia konstrukcję i zapewnia szczelność w przypadku wypełnienia cieczą. Opcjonalne wypełnienie gliceryną lub olejem silikonowym niweluje wpływ drgań na mechanizm, poprawiając stabilność pomiaru.

Zatwierdzenia i certyfikaty

  • CE CE
  • PED PED
  • ATEX Ex c ATEX Ex c
  • EAC EAC
  1. Opis produktu
  2. Specyfikacja
  3. Pliki do pobrania

  • Włoska precyzja i bezkompromisowa jakość wykonania sprawiają, że model MGS18 to niezawodny manometr z rurką Bourdona, dedykowany do najbardziej wymagających sektorów, takich jak na przykład energetyka. Całość konstrukcji, o średnicach tarczy 100 mm i 150 mm, została wykonana ze stali nierdzewnej, co w połączeniu z precyzyjnym spawaniem metodą TIG między obudową a przyłączem procesowym, gwarantuje maksymalną szczelność i trwałość. Mierniki te, w połączeniu z separatorami membranowymi, nadają się do pracy z mediami o wysokiej lepkości, krystalizującymi, agresywnymi zapewniając bezpieczeństwo i stabilność odczytu nawet w trudnych warunkach wibracji a same, także przy wysokiej częstotliwości pulsacji ciśnienia.

    Manometr z rurką Bourdona – precyzja odczytu

    Manometr MGS18 oferuje elastyczność w doborze klasy dokładności (0,6 lub 1,0 wg EN 837) oraz szeroki zakres pomiarowy – od próżni aż po ciśnienia rzędu 1600 bar. Kluczową przewagą tego modelu jest możliwość wypełnienia obudowy płynem tłumiącym, co eliminuje drgania wskazówki i redukuje zużycie ruchomych części mechanizmu podczas wibracji procesowych. Dodatkowo, wypełnienie chroni wnętrze przyrządu przed kondensacją oraz korozyjną atmosferą zewnętrzną, co potwierdza wysoki stopień ochrony IP67. Dzięki zgodności z dyrektywami PED i ATEX, MGS18 stanowi fundament bezpiecznej i efektywnej kontroli procesów technologicznych w strefach zagrożonych.

    Zalety komputera do pomiaru przepływu objętościowego

    Manometr z rurką Bourdona jest kwasoodporny. MGS18 przeznaczono do pracy w środowisku agresywnym. Wykonane ze stali nierdzewnej elementy wewnętrzne i obudowa zapewniają odporność na korozję i długą żywotność w trudnych warunkach.

    Urządzenie stosuje się do pomiaru ciśnienia gazów oraz cieczy, które krystalizują i nie powodują blokowania króćców. Dostępne zakresy pomiarowe wynoszą odnie 0,6 bar do 1600 bar, więc można je wykorzystać zarówno w niskociśnieniowych, jak i wysokociśnieniowych układach. Wersje z wypełnieniem glicerynowym lub olejem silikonowym minimalizują wpływ drgań i wstrząsów na dokładność wskazań.

    Manometr MGS18 z rurką Bourdona spełnia wymagania norm CE, PED oraz ATEX Ex c, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i dopuszcza do stosowania w strefach zagrożonych wybuchem.

    Zastosowanie

    • przemysł chemiczny
    • przemysł petrochemiczny
    • energetyka
    • inne

    Cechy

    • wykonanie kwasoodporne
    • mechanizm pomiarowy: rurka Bourdona
    • zakresy pomiarowe od 0..0,6 bar do 0..1600 bar oraz podciśnienia od -1,0...0 bar do -1...24 bar
    • maksymalna temperatura medium 150°C (manometr suchy), 65°C (manometr wypełniony)
    • obudowa spawana do króćca przyłączeniowego
    • wersje bez wypełnienia oraz z wypełnieniem: gliceryną, olejem silikonowym
    • IP55, IP67 w zależności od wersji
    • odporność na wibracje oraz wstrząsy
    • opcjonalny certyfikat ATEX Ex c
    • Zmienna ciśnienie
    • Sygnał wyjściowy brak
    • Dokładność 1,0%
    • ATEX Ex c
    • Przyłącze procesowe męskie G1/4, męskie G1/2, męskie M20x1,5, męskie 1/4 NPT, męskie 1/2 NPT
    • Materiały czujnika / zwilżane stal kwasoodporna 316/316L
    • Wykonanie obudowy stal kwasoodporna
    • Stopień ochrony obudowy IP67, IP55
  • `

    1. NF MGS18 Karta katalogowa

      156kb | ENG DE

    2. NF MGS Instrukcja ATEX

      202kb | ENG

    3. NF MGS18 Instrukcja

      204kb | ENG

    4. NF MGS18 Karta katalogowa ATEX

      130kb | ENG
