A15 / B15 Nurnikowe sygnalizatory poziomu

Magnetrol

Magnetrol

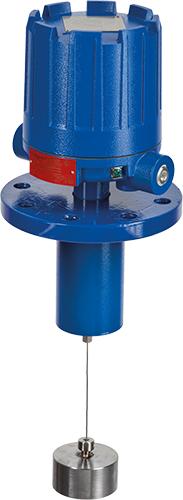

Nurnikowy sygnalizator poziomu na pływający dach A15 B15 Magnetrol

  • Sygnalizator nurnikowy z mosiężnym nurnuikiem i testerem Proof-er®

Jednoprogowe A15 oraz dwuprogowe B15 modele sygnalizatorów wyposażone w nieiskrzące nurniki wykonane z mosiądzu znajdują zastosowanie przy sygnalizacji stanu alarmowego LH oraz LHH w zbiornikach z pływającym dachem.

Model A15 może pełnić funkcję detekcji pływającego dachu lub sygnalizacji poziomu medium.

Sygnalizatory nurnikowe mogą być opcjonalnie wyposażone w tester Proof-er® ,który umożliwia sprawdzenie funkcjonalności sygnalizatora bez potrzeby wchodzenia na górę zbiornika.

Zatwierdzenia i certyfikaty

  • CE CE
  • PED PED
  • ATEX Ex i ATEX Ex i
  • ATEX Ex d ATEX Ex d
  • EAC EAC
  • FM FM
  • IECEx IECEx
  • KOSHA KOSHA
  • INMETRO INMETRO
  • LR LR
  1. Opis produktu
  2. Specyfikacja
  3. Pliki do pobrania
  • Sygnalizatory nurnikowe wykorzystują siłę wyporu nurników zanurzonych w cieczy do wykrywania i przekształcania zmian poziomu na sygnały elektryczne.

    Zasada działania oparta jest na sile wyporu działającej na nurniki zawieszone na lince połączonej ze sprężyną. Wzrost siły wyporu działającej na nurniki zanurzone w cieczy powoduje ściśnięcie sprężyny, która następnie wprowadza połączoną z nią tuleję magnetyczną w pole działania magnesu aktywującego mechanizm mikowyłącznika. Tuleja magnetyczna porusza się w osłonie niemagnetycznej stanowiącej izolację między mechanizmem mikrowyłącznika a mierzonym medium. Wbudowane ograniczniki skoku sprężyny zapobiegają „fałszywym alarmom” spowodowanym nagłymi zmianami poziomu cieczy.

    Cechy

    • zakresy pomiarowe: do 6 m
    • temperatura medium: 40 do 260°C
    • ciśnienie maksymalne: 55,1 bar
    • minimalna gęstość medium: 0,4 kg/dm³
    • regulacja położenia nurników na całej długości linki
    • regulacja progu sygnalizacji na obiekcie
    • różne wykonania materiałowe nurników
    • różne wykonania obudów i mikrowyłączników
    • zabezpieczenie antykorozyjne w standardzie

    • Zmienna poziom
    • Sygnał wyjściowy styk VDC, styk VAC
    • ATEX Ex i, Ex d
    • Przyłącze procesowe inne
    • Materiały czujnika / zwilżane stal kwasoodporna 316/316L, mosiądz
    • Zasilanie zewnętrznie 24 VDC, zewnętrznie 230 VAC
    • Przyłącze elektryczne gwint żeński M20x1,5, gwint żeński 3/4 NPT
    • Wykonanie obudowy aluminium
    • Stopień ochrony obudowy IP66, IP55
  • `
    1. Magnetrol Wyłączniki typu V Instrukcja

      735kb | ENG

    2. Magnetrol Wyłączniki heremetyczne Instrukcja

      787kb | ENG

    3. Magnetrol Obudowy i wyłączniki sygnalizatorów poziomu Instrukcja

      1.5MB | ENG

    4. Magnetrol Wyłączniki pneumatyczne typu J Instrukcja

      1010kb | ENG

    5. Magnetrol Wyłączniki pneumatyczne typu K Instrukcja

      703kb | ENG

    6. Magnetrol Sygnalizatory nurnikowe Certyfikat ATEX Ex d

      205kb | ENG

    7. Magnetrol Sygnalizatory nurnikowe Certyfikat ATEX Ex ia

      167kb | ENG

    8. Magnetrol Sygnalizatory nurnikowe Certyfikat IECEx Ex d

      141kb | ENG

    9. Magnetrol Sygnalizatory nurnikowe Instrukcja

      690kb | ENG

    10. Magnetrol Sygnalizatory nurnikowe Raport FMEDA SIL

      1.2MB

    11. Magnetrol Sygnalizatory nurnikowe Karta katalogowa

      1.6MB | ENG

    12. Magnetrol API 2350 Zalecenia DE

      1.1MB DE

    13. Magnetrol API 2350 Zalecenia EN

      6.2MB | ENG

    14. Magnetrol Katalog skrócony EN

      4.9MB | ENG
