Vector™ Poziomowskazy magnetyczne

Magnetrol

Magnetrol

Poziomowskaz magnetyczny Vector Magnetrol

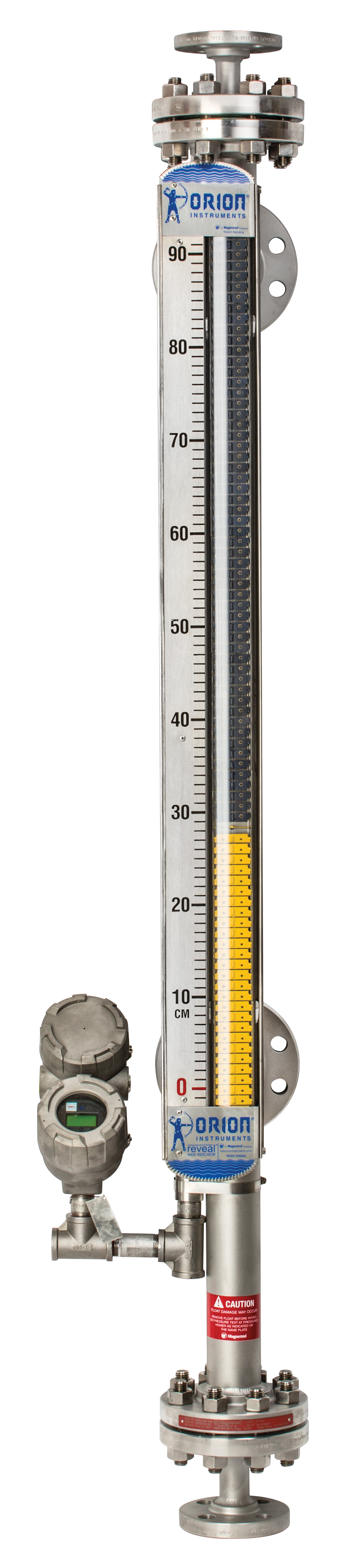

  • Vector™ z zamontowanym na zewnątrz przetwornikiem magnetostrykcyjnym Jupiter® 200

Vector™ to ekonomiczna wersja poziomowskazu do zbiorników, przeznaczona do typowych, niewymagających aplikacji wskazań poziomu.

Poziomowskaz magnetyczny działa na zasadzie naczyń połączonych. Poziom cieczy w komorze przyrządu jest równy poziomowi w zbiorniku głównym. Wewnątrz komory poziomowskazu znajduje się pływak z magnesem trwałym, który unosi się na powierzchni cieczy. Poruszający się pływak powoduje zmianę położenia klapek listwy wskaźnikowej, stanu styku sygnalizatorów kontaktronowych i sygnału przetworników poziomu, w które może być wyposażony poziomowskaz.

Zatwierdzenia i certyfikaty

  • ATEX Ex c ATEX Ex c
  • EAC EAC
  1. Opis produktu
  2. Specyfikacja
  3. Pliki do pobrania
  • Vector™ to ekonomiczna wersja poziomowskazu magnetycznego przeznaczona do standardowych aplikacji pomiaru poziomu.

    Zasada działania

    Poziomowskaz magnetyczny działa na zasadzie naczyń połączonych. Poziom cieczy w komorze przyrządu jest równy poziomowi w zbiorniku. Wewnątrz komory poziomowskazu znajduje się pływak z magnesem trwałym, który unosi się na powierzchni cieczy. Poruszający się pływak powoduje zmianę położenia klapek listwy wskaźnikowej, stanu styku sygnalizatorów kontaktronowych i sygnału przetworników poziomu, w które może być wyposażony poziomowskaz.

    Poziomowskaz magnetyczny z powodzeniem zastępuje przestarzałe i trudne w utrzymaniu cieczowskazy szklane.

    Cechy

    • zakresy pomiarowe: do 5,5 m
    • temperatura medium: -40 do 260°C
    • ciśnienie maksymalne: 51 bar
    • minimalna gęstość medium: 0,54 kg/dm³
    • solidna, przemysłowa konstrukcja
    • odporne na pęknięcia szkło listwy wskazującej
    • specjalna konstrukcja klapek listwy wskazującej uniemożliwiająca obrót o 360°
    • opcjonalne wyskalowanie listwy wskazującej w m/cm
    • opcjonalne sygnalizatory poziomu lub przetworniki
    • dostępne przyłącza kołnierzowe, gwintowe i spawane
    • indywidualne wykonania pływaka
    • Zmienna poziom, rozdział faz
    • Sygnał wyjściowy styk VAC
    • ATEX Ex c
    • Przyłącze procesowe męskie 1/2 NPT, męskie 3/4 NPT, męskie 1 NPT, męskie 1-1/2 NPT, męskie 2 NPT
    • Materiały czujnika / zwilżane stal kwasoodporna 316/316L, stal nierdzewna 304, CPVC
  • `
    1. Magnetrol Vector Karta katalogowa

      4.2MB | ENG

    2. Magnetrol Vector Instrukcja

      480kb | ENG

    3. Magnetrol Vector Certyfikat ATEX Ex c

      135kb | ENG

    4. Magnetrol Katalog skrócony EN

      4.9MB | ENG
