Thermatel® TG1 / TG2 Sygnalizatory termodyspersyjne

Magnetrol

Magnetrol

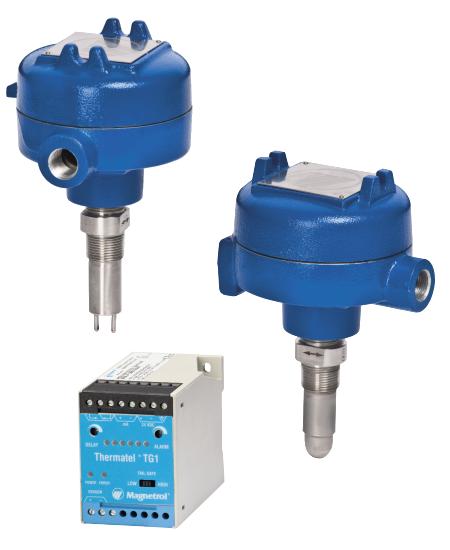

Sygnalizator termodyspersyjny ze zdalną obudową Thermatel TG1/TG2  Magnetrol

  • Thermatel® TG1/TG2 z czujnikiem widełkowym i oddzielną elektroniką do montażu na szynie DIN
  • Thermatel® TG1/TG2 z czujnikiem sferycznym i oddzielną elektroniką do montażu na szynie DIN

Sygnalizatory termodsypersyjne Thermatel® ze zdalną obudową elektroniki dostępne są w dwóch wersjach.

Thermatel® TG1 z wyjściem przekaźnikowym SPDT i wskazaniem przepływu za pomocą diod LED.

Thermatel® TG2 z wyjściem przekaźnikowym SPDT i wskazaniem przepływu za pomocą diod LED zgodnie z NAMUR NE 44.

Zatwierdzenia i certyfikaty

  • PED PED
  • CE CE
  • ATEX Ex i ATEX Ex i
  • EAC EAC
  1. Opis produktu
  2. Specyfikacja
  3. Pliki do pobrania
  • Sygnalizatory Thermatel ® TG1/TG2 do sygnalizacji poziomu i przepływu medium wykorzystują technologię dyspersji termicznej.

    Czujnik zbudowany jest z dwóch trzpieni wyposażonych w czujniki RTD. Jeden z nich jest ogrzewany przez wbudowaną grzałkę tak, aby utrzymać między nimi stałą różnicę temperatur. Obecność poziomu cieczy, lub narastający przepływ powodują rozproszenie temperatury i wzrost mocy grzałki. Zmiana ta aktywuje wyjście stykowe sygnalizatora.

    Zastosowanie

    Sygnalizatory Thermatel® TG1/TG2  mogą być stosowane w takich aplikacjach jak np. ochrona pompy przed suchobiegiem, detekcja przepływu cieczy/gazu, kontrola minimalnego przepływu cieczy/gazu, detekcja wycieku/nieszczelności czy też sygnalizacja niskiego/wysokiego poziomu cieczy lub rozdziału faz.

    Cechy

    • głębokość wpustowa czujnika: do 3,3 m
    • temperatura medium: -70 do 450°C
    • ciśnienie maksymalne: 413 bar
    • łatwa kalibracja na obiekcie
    • doskonała czułość przy małych przepływach
    • ciągła diagnostyka czujnika
    • sygnał prądowy umożliwiający monitorowanie przepływu oraz sygnalizację błędów
    • możliwość wykonania czujnika demontowalnego "na ruchu" instalacji
    • sygnalizacja stanu urządzenia za pomocą diod LED
    • czujnik sferyczny dedykowany do cieczy lub mediów oblepiających

    • Zmienna ciśnienie, poziom, rozdział faz, przepływ
    • Sygnał wyjściowy styk VDC
    • Powtarzalność 1%
    • ATEX Ex i
    • Przyłącze procesowe męskie G1, męskie 1/2 NPT, męskie 3/4 NPT, męskie 1 NPT, żeńskie 1/4 NPT, żeńskie 1/2 NPT, Tri-Clamp 1,5", Tri-Clamp 2", inne
    • Materiały czujnika / zwilżane stal kwasoodporna 316/316L, Hastelloy, Monel
    • Zasilanie zewnętrznie 24 VDC, 2 przewodowo 24 VDC w pętli binarnej
    • Przyłącze elektryczne gwint żeński M20x1,5, gwint żeński 3/4 NPT
    • Wykonanie obudowy aluminium, stal kwasoodporna
    • Stopień ochrony obudowy IP20, IP65
  • `
    1. Magnetrol Thermatel TG1-TG2 Instrukcja

      1.1MB | ENG

    2. Magnetrol Thermatel TG1-TG2 Karta katalogowa

      1.2MB | ENG

    3. Magnetrol Thermatel TG1-TG2 Certyfikat ATEX Ex ia

      340kb | ENG

    4. Magnetrol Katalog skrócony EN

      4.9MB | ENG
