Sultan Przepływomierze ultradźwiękowe do wody lub ścieków

Hawk

Zaawansowany, wykorzystujący do pomiaru ultradźwięki, bezkontaktowy system pomiaru przepływu wody lub ścieków w kanałach otwartych.

Zatwierdzenia i certyfikaty

CE
ATEX Ex i
IECEx
HART®
Modbus®

Sultan to ultradźwiękowy przetwornik do ciągłych pomiarów przepływu w kanałach otwartych, przy wykorzystaniu zwężek pomiarowych lub przelewów mierniczych. Pomiar przepływu odbywa się w oparciu o pomiar poziomu i przeliczenie go przez przetwornik na objętość płynącej cieczy.

Zastosowanie
- pomiar przepływu w kanałach otwartych
- wodociągi i oczyszczalnie ścieków
- układy nawadniające
- ścieki przemysłowe
- ścieki energetyczne
Zasada działania

Nadajnik emituje ultradźwięki w kierunku mierzonego medium (najczęściej wody, ścieków, itp.), odbity sygnał trafia z powrotem do urządzenia, gdzie zostaje poddany obróbce przez zaawansowane oprogramowanie. Pomiar dokonywany jest w oparciu o pomiar czasu jaki upłynął od nadania sygnału do momentu powrotu odbitego od cieczy echa, wykorzystując w obliczeniach wprowadzone parametry kanału. Siła sygnału jest regulowana w sposób automatyczny dopasowując się do zmian warunków środowiskowych.

Cechy
- sygnał wyjściowy: 4-20 mA + HART, Modbus lub Goshawk
- możliwość pomiaru nawet w najtrudniejszych warunkach
- wybór częstotliwości sygnału dopasowanej do warunków pracy
- kompensacja temperaturowa
- programowalny sumator, wyjście impulsowe oraz funkcja styku
- wielopunktowa lub skalowalna linearyzacja pomiaru
- wbudowany wyświetlacz pracujący w czasie rzeczywistym
- opcjonalna komunikacja 3G GSM
- Zmienna przepływ
- Sygnał wyjściowy analogowy 4..20 mA, styk VDC, styk VAC
- Komunikacja cyfrowa HART®
- ATEX Ex i
- Przyłącze procesowe męskie 2 NPT, inne
- Materiały czujnika / zwilżane PTFE
- Zasilanie 2 przewodowo 24 VDC w pętli 4-20mA, zewnętrznie 24 VDC, zewnętrznie 230 VAC
- Przyłącze elektryczne wyprowadzone przewody
- Stopień ochrony obudowy IP66, IP67
`

Pokrewne produkty

Dane kontaktowe

MERCON Sp. z o.o.

ul. Toruńska 222
87-805 Włocławek

telefon:: 54 420 13 96
faks:: 54 411 89 04
e-mail:

Szczegółowe dane

Pomiar ciśnienia

Poziom cieczy

Pomiar przepływu

Zawory

Poziom materiałów sypkich

Przepływ materiałów sypkich

Pomiar wilgotności

Pomiar zapylenia

Pomiar temperatury

Termografia

Detekcja gazów

Sterowanie

Sultan Przepływomierze ultradźwiękowe do wody lub ścieków

Zatwierdzenia i certyfikaty

Zastosowanie

Zasada działania

Cechy

Hawk Katalog skrócony EN

Hawk Sultan przepływ Karta katalogowa

Hawk Sultan przepływ Instrukcja

Pokrewne produkty

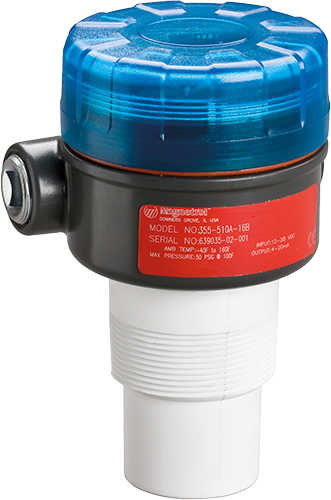

Echotel® 355 Ultradźwiękowe przetworniki poziomu
