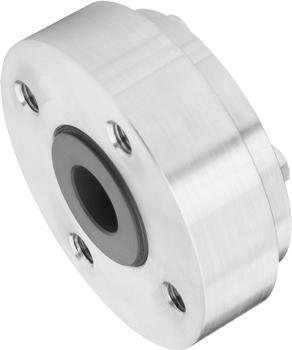

SFT Separatory membranowe kołnierzowe z membraną wewnętrzną

MERCON

Separator membranowy z przyłączem kołnierzowym o średnicy przyłącza do DN25. Dzięki wewnętrznej membranie, większej od rozmiaru nominalnego przyłącza może być stosowany tam gdzie membrana o mniejszej średnicy byłaby niewystarczająca do prawidłowego przeniesienia ciśnienia.

Dostępne są wykonania od DN15 do DN25 wg norm EN1092-1 (DIN 2501) lub ANSI przy ciśnieniu do 40 bar. Istnieje możliwość wykonań poza normami lub o innych rozmiarach.

Separator membranowy stosowany jest w celu oddzielenia przyrządu pomiarowego od mierzonego medium ze względu na jego agresywność lub własności korozyjne, krystalizujące, heterogeniczne, ścierne, lepkość lub toksyczność. Innym powodem stosowania jest także zabezpieczenie instrumentu przed bardzo niską lub wysoką temperaturą procesową.

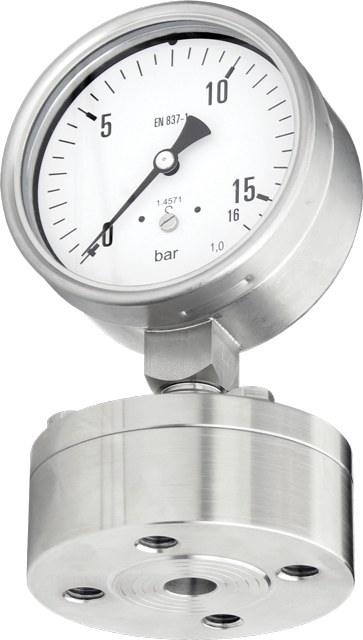

Zasada działania separatora opiera się na przekazywaniu ciśnienia poprzez elastyczną membranę i ciecz wypełniającą na element pomiarowy przyrządu - rurkę Bourdona w manometrze lub sensor przetwornika lub presostatu.

Zastosowanie
- przemysł chemiczny
- przemysł petrochemiczny
- przyłącza kołnierzowe o małej średnicy nominalnej
- inne
Cechy
- membrana wewnętrzna
- możliwość wykonania części zwilżanych i membrany z chemoodpornych tworzyw
- przyłącze kołnierzowe zgodne z normami EN1092-1 (DIN2501), ANSI B 16.5 lub inne
- szeroki wybór przyłączy do instrumentu pomiarowego
- szeroki wybór materiałów membrany separującej
- kilka rodzajów stali kołnierza
- kilka rodzajów olejów wypełniających układ pomiarowy
- opcjonalnie nierdzewna kapilara zbrojona o długości do 15m
- opcjonalnie radiator
- Zmienna ciśnienie
- Przyłącze procesowe kołnierzowe DIN, kołnierzowe ANSI
- Materiały czujnika / zwilżane stal kwasoodporna 316/316L, stal kwasoodporna 316Ti, stal nierdzewna 304, Hastelloy, tantal, Monel, Duplex, PTFE
`
