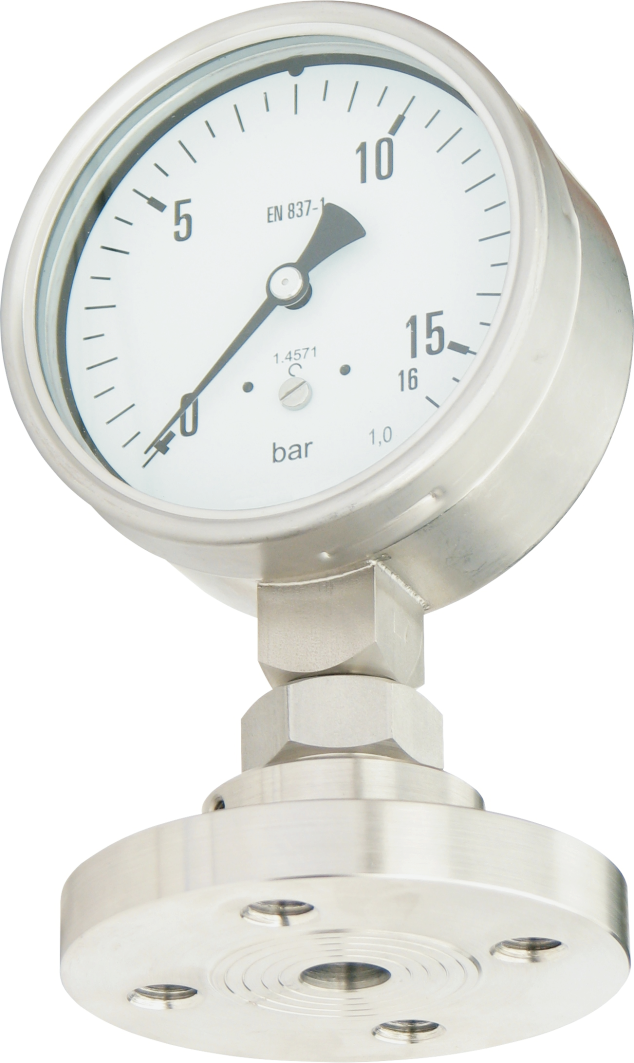

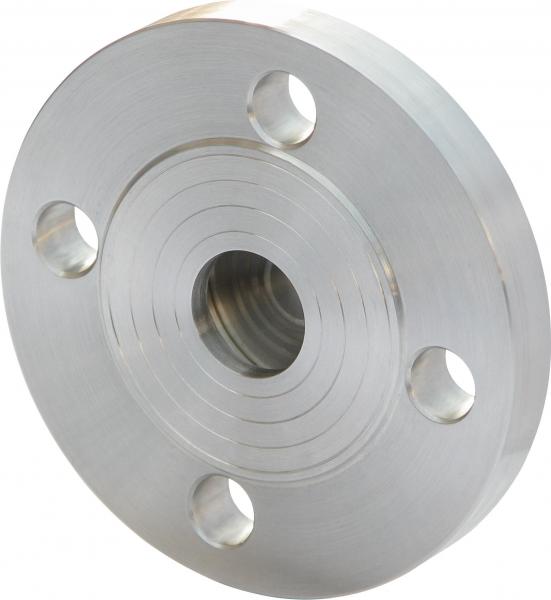

Separator membranowy z przyłączem kołnierzowym i wewnętrzną membraną większą od rozmiaru nominalnego przyłącza. Stosowane gdy nominalny rozmiar kołnierza i tym samym membrany byłby niewystarczający do prawidłowej pracy układu.
Standardowo dostępne w rozmiarze od DN10 do DN25 wg norm EN1092-1 (DIN 2501) lub ANSI w zakresie ciśnień PN10..PN40. Wykonania wg innych norm, pozanormatywne lub o innych rozmiarach dostępne na zapytanie.
Separator membranowy stosowany jest w celu oddzielenia przyrządu pomiarowego od agresywnych, korozyjnych, krystalizujących, heterogenicznych, ściernych, bardzo lepkich lub toksycznych mediów. Może także zabezpieczać instrument przed bardzo niską lub wysoką temperaturą procesową.
Zasada działania opiera się na przekazywaniu ciśnienia poprzez elastyczną membranę i ciecz wypełniającą na element pomiarowy przyrządu - rurkę Bourdona w manometrze lub sensor przetwornika lub presostatu.
