Gladiator Gen 3 Mikrofalowe sygnalizatory poziomu

Hawk

Hawk

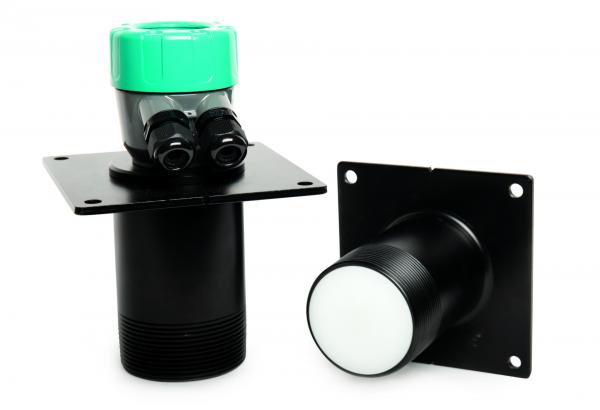

Mikrofalowy sygnalizator poziomu Gladiator Gen 3 Hawk

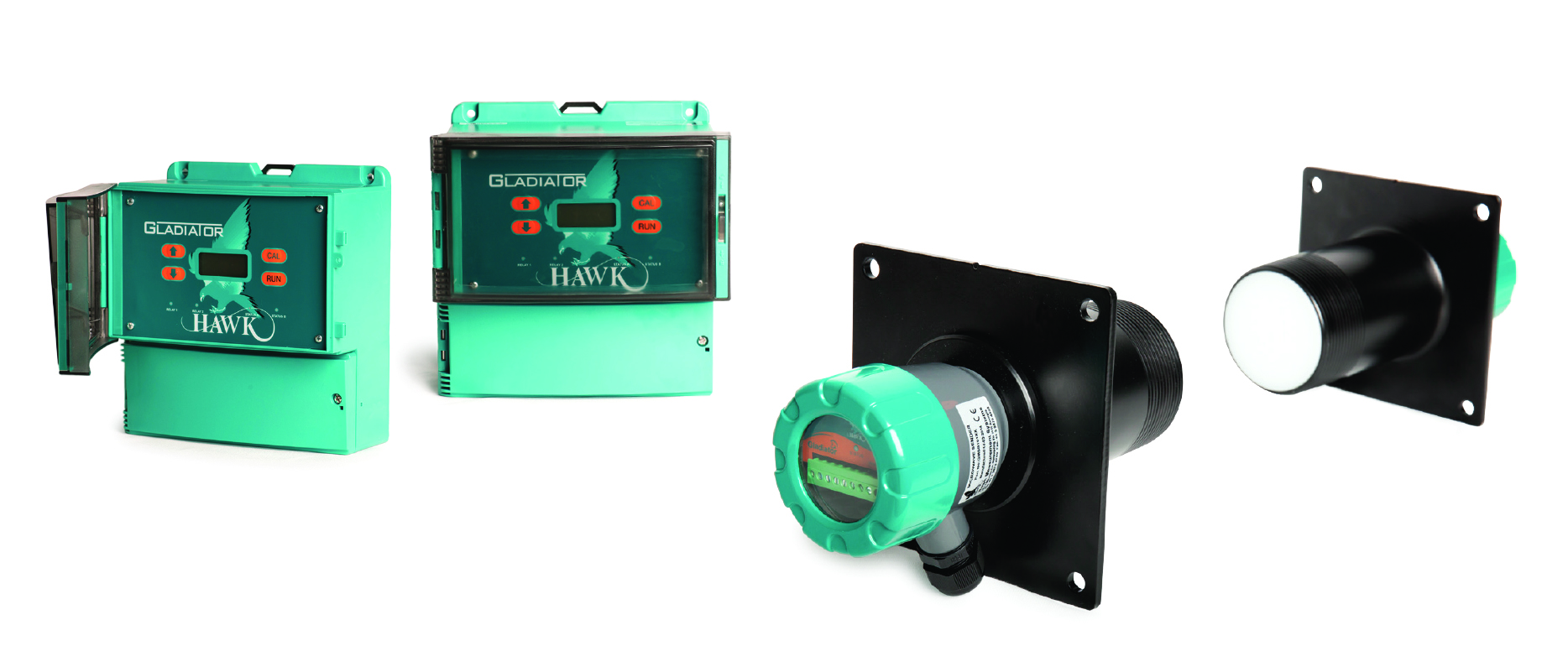

  • Mikrofalowy sygnalizator poziomu Gladiator Gen 3

Bariery mikrofalowe doskonale sprawdzają się w aplikacjach, gdzie konieczna jest bezkontaktowa detekcja zatkania zsypów, wysokiego lub niskiego poziomu (nawet bez użycia okien ceramicznych), także w przypadku mediów o bardzo wysokiej temperaturze.

Dzięki mikrofalom o dużej mocy i polaryzacji kołowej ta nowej generacji bariera jest bardziej niezawodna a sama detekcja dużo bardziej czuła.

Zatwierdzenia i certyfikaty

  • CE CE
  • ATEX Ex i ATEX Ex i
  • IECEx IECEx
  • Modbus® Modbus®
  1. Opis produktu
  2. Specyfikacja
  3. Aplikacje
  4. Pliki do pobrania
  • Zastosowanie

    • detekcja zatkanego zsypu
    • sygnalizacja poziomu medium
    • zapobieganie kolizjom i pozycjonowanie pojazdów lub maszyn
    • ochrona przed przeładowaniem i przesypaniem

    Zasada działania

    Wiązka mikrofalowa o wysokiej mocy jest emitowana z częstotliwością ok. 100 Hz z nadajnika do przeciwlegle umieszczonego odbiornika. Przesłonięcie / odsłonięcie wiązki mikrofal jest wykrywane przez odbiornik powodując przełączenie styku. Moment przełączenia stanu wyjściowego jest uzależniony od ilości energii mikrofal docierającej do odbiornika w zależności od rodzaju medium. Czułość urządzenia może być dopasowana do charakterystyki aplikacji.

    Dzięki wykorzystaniu wiązki mikrofal o dużej mocy i polaryzacji kołowej działanie tej nowej generacji mikrofalowych sygnalizatorów poziomu jest bardziej niezawodne a sama detekcja dużo bardziej czuła. Dodatkowo wiązka mikrofal może być prowadzona blisko ścianek zbiornika lub zsypu bez ryzyka tłumienia sygnału.

    Cechy

    • prosta regulacja czułości
    • brak części ruchomych
    • konfiguracja w ciągu 1 minuty
    • maksymalny teoretyczny zasięg do 1200 m (wersja 6 calowa do 4000 m)
    • regulacja opóźnienia przełączania styków (0 do 20 s)
    • sygnalizacja stanu styków za pomocą diody LED
    • wersja ze zintegrowanym czujnikiem lub oddalona
    • możliwość zdalnej komunikacji GSM 3G
    • możliwość regulacji ustawienia obudowy czujnika bez konieczności luzowania przyłącza procesowego
    • Zmienna poziom
    • Sygnał wyjściowy analogowy 4..20 mA, styk VDC, styk VAC, PNP / NPN
    • Komunikacja cyfrowa Modbus®
    • ATEX Ex i
    • Przyłącze procesowe inne
    • Materiały czujnika / zwilżane PTFE
    • Zasilanie zewnętrznie 24 VDC, zewnętrznie 230 VAC
    • Przyłącze elektryczne gwint żeński M20x1,5, gwint żeński 3/4 NPT
    • Wykonanie obudowy aluminium, stal kwasoodporna
    • Stopień ochrony obudowy IP65, IP66, IP67
  • `
    1. Hawk Katalog skrócony EN

      12MB | ENG

    2. Hawk Gladiator G3 bariera mikrofalowa Karta katalogowa

      7.7MB | ENG

    3. Hawk Gladiator G3 bariera mikrofalowa Instrukcja

      12MB | ENG

    4. Hawk Gladiator G3 bariera mikrofalowa Deklaracja CE

      169kb | ENG

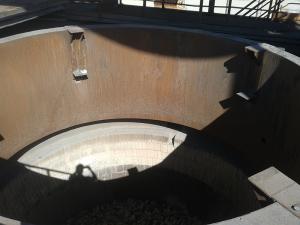

    1. Pomiar poziomu przez ceramiczne obmurze pieca wapiennego

      Pomiar poziomu przez ceramiczne obmurze pieca wapiennego

      Pomiar poziomu wsadu w piecu wapiennym jest utrudniony ze względu na wysoką temperaturę 1000°C panującą w jego wnętrzu. Aby określić poziom zasypu stosowane są np. pomiary izotopowe, jednak stosowanie promieniotwórczych źródeł wiąże się z obostrzeniami prawnymi i utrudnioną obsługą. Rozwiązaniem jest wykorzystanie mikrofalowych sygnalizatorów poziomu Gladiator, których sygnał przenika przez ogniotrwałe obmurze.

      zobacz
    2. Zabezpieczenie lejów zsypowych przed fałszywymi alarmami i rzeczywistym zatkaniem

      Zabezpieczenie lejów zsypowych przed fałszywymi alarmami i rzeczywistym zatkaniem

      Do sygnalizacji przepełnienia lub zatkania zsypu wykorzystuje się często czujniki mikrofalowe. Mogą one jednak wywoływać fałszywe alarmy z powodu oblepienia ścianek i nawisów tworzących się w leju. Sygnalizatory mikrofalowe Gladiator Gen 3 dzięki możliwości emisji bardzo silnego sygnału mogą pracować w warunkach, w których inne bariery mikrofalowe przestają działać. Oprócz tego wyposażone są w drugi styk alarmowy, który może zostać zaprogramowany w taki sposób, by ostrzegać o nagromadzonym na ściankach materiale i niebezpieczeństwie zablokowania zsypu.

      zobacz

Pokrewne produkty

  1. Bezkontaktowe, akustyczne sygnalizatory poziomu

    Gladiator Bezkontaktowe, akustyczne sygnalizatory poziomu

    Odporne na wilgoć i zapylenie czujniki poziomu wykorzystujące technologię fali akustycznej

    zobacz
  2. Mikrofalowe sygnalizatory poziomu

    LC 510M Mikrofalowe sygnalizatory poziomu

    Uniwersalne bariery mikrofalowe w obudowie nierdzewnej, do zastosowań przemysłowych

    zobacz
  3. Wibracyjne sygnalizatory poziomu

    172 Wibracyjne sygnalizatory poziomu

    Jednoprętowe, wibracyjne czujniki poziomu materiałów sypkich

    zobacz
  4. Mikrofalowe sygnalizatory poziomu

    G1 Microwave Mikrofalowe sygnalizatory poziomu

    Uniwersalne bariery mikrofalowe o polaryzacji kołowej i przyłączu 1-calowym

    zobacz
