Pomiar poziomu przez ceramiczne obmurze pieca wapiennego

Pomiar poziomu wsadu w piecu wapiennym jest utrudniony ze względu na wysoką temperaturę 1000°C panującą w jego wnętrzu. Aby określić poziom zasypu stosowane są np. pomiary izotopowe, jednak stosowanie promieniotwórczych źródeł wiąże się z obostrzeniami prawnymi i utrudnioną obsługą. Rozwiązaniem jest wykorzystanie mikrofalowych sygnalizatorów poziomu Gladiator, których sygnał przenika przez ogniotrwałe obmurze.

Kamień wapienny i wapno palone są wykorzystywane w wielu gałęziach przemysłu, wśród których można wymienić:

  • hutnictwo  (wytop surówki, oczyszczanie stali, proces flotacji rud, regulacja zasadowości, neutralizacja odpadów)
  • przemysł papierniczy (przygotowanie pulpy celulozowej)
  • cukrownictwo (proces technologiczny produkcji)
  • przemysł chemiczny (wytwarzanie karbidu, farb, lakierów, innych związków chemicznych na bazie wapna)
  • Pomiar poziomu w piecu wapienniczym

    W piecach wapiennych kontroli podlega przede wszystkim temperatura w poszczególnych strefach pieca, odciąganych spalin i wapienia. Do prawidłowego wypału jest wymagana także kontrola poziomu zasypu, która jest trudna ze względu na panującą we wnętrzu temperaturę oraz ogniotrwałe obmurze. Popularne urządzenia pomiarowe albo nie mają zdolności przenikania sygnałem ceramicznej ściany, albo z oczywistych względów nie nadają się do pracy w temperaturze 1000°C.

    Cukrownia Eridania Sadam S.p.A. w San Quirico, mająca zdolność produkcyjną 16 tysięcy ton buraków cukrowych na dzień, zmagała się z problemem pomiaru maksymalnego poziomu zasypu pieca wapiennego. Wszystkie wcześniej testowane bariery mikrofalowe zawiodły, gdyż ich sygnał był zbyt słaby, aby pokonać grube na 200 mm obmurze z cegły ogniotrwałej.

    Rozwiązanie

    Pomiar poziomu w piecu wapienniczym

    Do sygnalizacji maksymalnego poziomu w piecu o średnicy wewnętrznej 8 m zastosowano mikrofalowy sygnalizator poziomu Gladiator Gen 3 firmy Hawk. Jako jedyny spośród przetestowanych, dzięki sile sygnału dopasowującej się do warunków, sprostał zadaniu i zapewnił bezproblemową pracę przez całą kampanię.

    Sygnalizatory mikrofalowe Gladiator emitują wiązkę mikrofal o częstotliwości 100 Hz. Moc sygnału jest w sposób ciągły dopasowywana do warunków, tak aby zapewnić najlepszą skuteczność działania. Montaż nie wymaga precyzyjnego pozycjonowania nadajnika i odbiornika ze względu na szeroki kąt wiązki fal oraz ich kołową polaryzację. Cechy te dają dodatkowo możliwość montażu w pobliżu ścianek zbiornika lub zsypu bez ryzyka tłumienia sygnału.

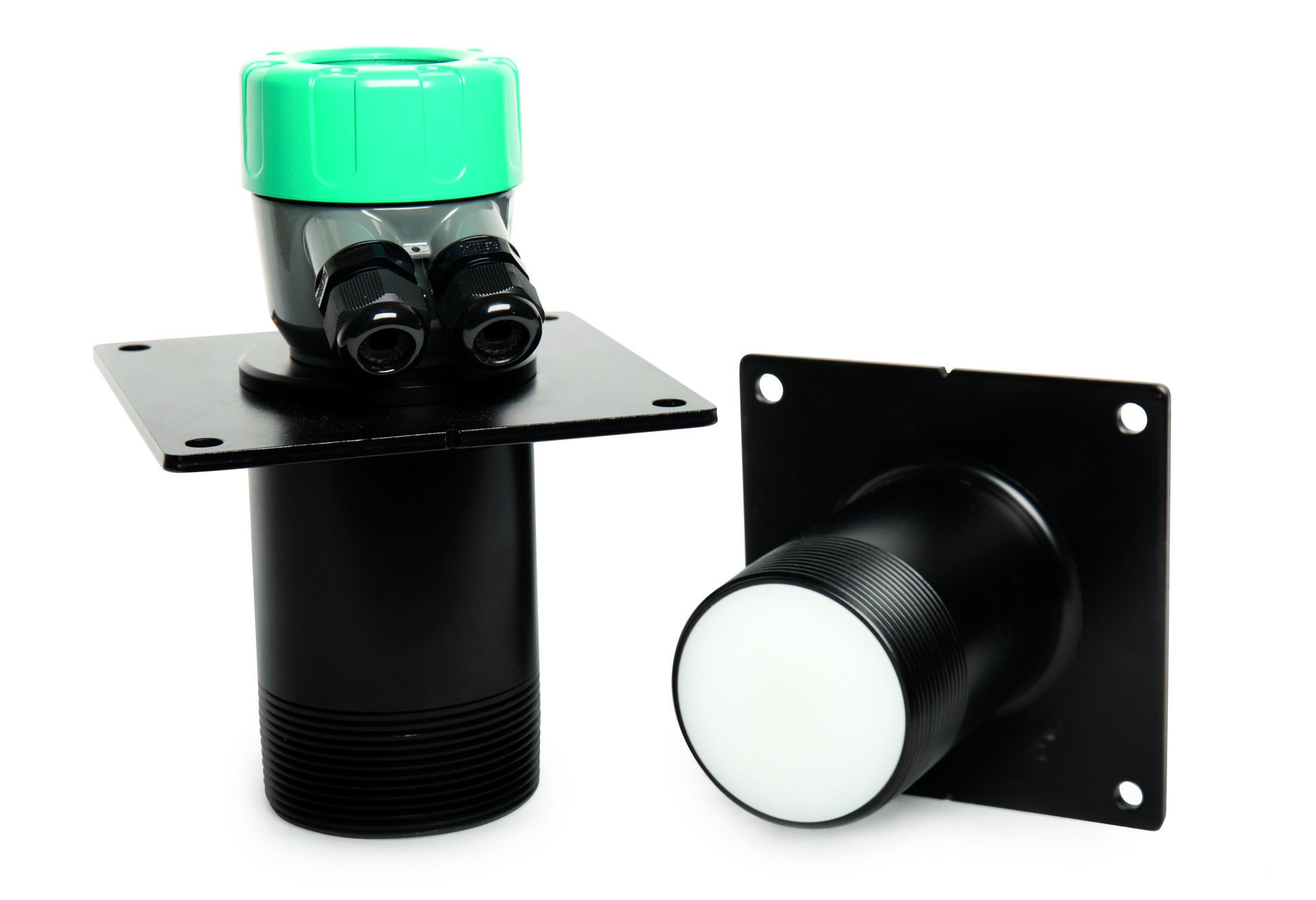

    Mikrofalowy sygnalizator poziomu Gladiator Gen 3

    Zalety

    • silny sygnał o dużej przenikalności
    • polaryzacja kołowa niewrażliwa na nakładanie się fal i spowodowane tym tłumienie
    • zmienna moc sygnału adaptująca się do warunków pracy
    • wszechstronność zastosowania od sygnalizacji poziomu, poprzez pozycjonowanie maszyn i urządzeń, po konserwację prewencyjną
    • regulacja opóźnienia
    • programowalny, dodatkowy styk alarmowy
    • wersje integralne i oddalone
    • możliwość zdalnej komunikacji GSM

    Korzyści

    • pomiar przez grubą ściankę ceramiczną
    • wiarygodna sygnalizacja poziomu
    • prosty montaż i obsługa, 1-minutowa kalibracja
    • informacja o stanie urządzenia / aplikacji dzięki dodatkowemu, programowalnemu stykowi alarmowemu
