218 Wibracyjne sygnalizatory poziomu na wysoką temperaturę

MERCON

MERCON

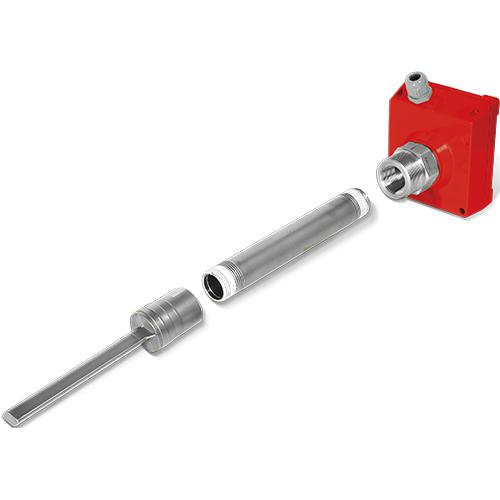

Wibracyjny sygnalizator poziomu materiałów sypkich MERCON 218

Uniwersalny, jednoprętowy (kamertonowy) czujnik poziomu materiałów sypkich w zbiornikach i silosach. Unikatowa konstrukcja czujnika o przekroju rombu umożliwia pomiar szerokiego spektrum mediów - od ciężkich kruszyw, cementu, węgla, popiołów aż po lekkie płatki, proszki, czy granulki.

Model 218 jest przeznaczony do pomiaru poziomu mediów sypkich o temperaturze do 250 °C.

Zatwierdzenia i certyfikaty

  • CE CE
  • ATEX Ex i ATEX Ex i
  • ATEX Ex tD ATEX Ex tD
  1. Opis produktu
  2. Specyfikacja
  3. Pliki do pobrania

  • Zastosowanie

    Wibracyjny sygnalizator poziomu MERCON został zaprojektowany specjalnie do pomiaru poziomu suchych materiałów sypkich w zbiornikach, zsypach lub silosach. Jest stosowany do sygnalizowania poziomu ciężkich kruszyw, cementu, wapna, węgla, popiołu, piasku, zboża, ziarna, płatków, proszków, czy granulatu.

    Budowa

    Pojedynczy czujnik o unikatowym romboidalnym kształcie eliminuje podstawową wadę sygnalizatorów typu kamertonowego - zakleszczanie się materiału pomiędzy widełkami i fałszywe alarmy z tym związane. Dodatkowo, sposób montażu zapewnia albo większą odporność mechaniczną (dłuższa przekątna rombu w płaszczyźnie pionowej), albo większą czułość w  przypadku lekkich mediów o gęstości wynoszącej nawet 20 g/l (krótsza przekątna rombu w płaszczyźnie pionowej).

    Cechy

    Model 218 jest przeznaczony do pomiaru poziomu mediów sypkich o temperaturze do 250°C.

    • długość wpustowa czujnika: do 4 m
    • materiał czujnika: stal nierdzewna 304
    • sygnał wyjściowy (binarny): 2x DPDT
    • dioda sygnalizacyjna LED
    • temperatura medium: -20°C do 250°C
    • temperatura otoczenia: -20°C do +70°C
    • zasilanie: 20..250 VAC/VDC
    • obudowa: epoksydowany odlew aluminiowy, IP66
    • zdalna odbudowa elektroniki: przewód do 9 m


    • Zmienna poziom
    • Sygnał wyjściowy styk VDC, styk VAC
    • ATEX Ex i, Ex tD
    • Przyłącze procesowe męskie R1-1/2
    • Materiały czujnika / zwilżane stal nierdzewna 304
    • Zasilanie zewnętrznie 24 VDC, zewnętrznie 230 VAC
    • Przyłącze elektryczne gwint żeński M20x1,5
    • Wykonanie obudowy aluminium epoksydowane
    • Stopień ochrony obudowy IP66
  • `

    1. MERCON Katalog Materiały sypkie

      1.3MB | POL

    2. MERCON 172-220 Karta katalogowa

      640kb | POL

    3. MERCON 172-220 Instrukcja

      897kb | POL

    4. MERCON 172-220 Deklaracja zgodności WE

      402kb | POL
