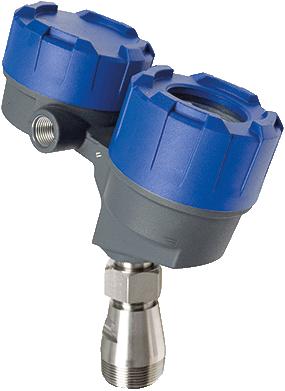

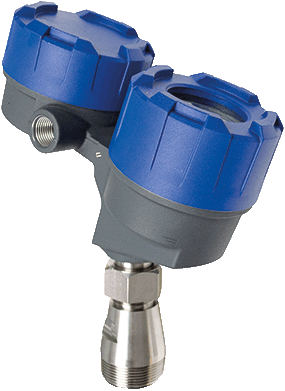

Pulsar® R80 Zaawansowane radary bezkontaktowe 80 GHz

Magnetrol

Pulsar® R80 to najnowszy bezkontaktowy przetwornik do radarowego pomiaru poziomu cieczy (także w aplikacjach sanitarnych) i materiałów sypkich. Do pomiaru wykorzystywana jest ciągła fala 80 GHz modulowana częstotliwościowo (FMCW). Duża częstotliwość zapewnia większą dokładność i rozdzielczość oraz pozwala na użycie małych anten i przyłączy procesowych o wielkości nawet 3/4 NPT.

Zatwierdzenia i certyfikaty

CE
ATEX Ex d
ATEX Ex i
SIL 2
HART®

Pulsar® R80, to najnowszy model w rodzinie radarów bezkontaktowych Magnetrol. W działaniu wykorzystuje ciągłą wiązkę sygnałową 80 GHz modulowaną częstotliwościowo (FMCW). Konstrukcja opiera się na uznanej platformie elektroniki wykorzystywanej wcześniej w falowodowych przetwornikach poziomu Eclipse® 706 oraz bezkontaktowych radarach poziomu Pulsar® R96 i Pulsar® R86.

Przetwornik poziomu Pulsar® R80 dostępny jest z antenami dedykowanymi do cieczy, aplikacji higienicznych oraz materiałów sypkich. Anteny przeznaczone do produktów sypkich są dostarczane w standardzie z nastawnym mocowaniem umożliwiającym dokładne kierowanie sygnału oraz złączem do przedmuchu oczyszczającego antenę. Niezwykle użyteczną cechą jest możliwość demontażu głowicy przetwornika bez rozszczelniania zbiornika.

Wykorzystanie do pomiaru poziomu częstotliwości 80 GHz skutkuje węższą wiązką emitowanych fal - nawet 4° - przy zachowaniu dużej odporności na kondensację, opary, pianę czy wzburzenie powierzchni medium. Wyższa częstotliwość daje także możliwość wykorzystania niewielkich anten ułatwiających montaż urządzenia. Dodatkową zaletą jest kołowe spolaryzowanie wiązki radarowej eliminujące konieczność ustawiania anteny na obiekcie w celu uzyskania najlepszego odbicia sygnału. Łącznie te cechy poprawiają uniwersalność zastosowań i pozwalają na montaż w miejscach niedostępnych wcześniej dla radarów bezkontaktowych.

Oprogramowanie radarowego przetwornika poziomu Pulsar® R80 ułatwia obsługę - konfigurację oraz rozwiązywanie mogących pojawić się procesie problemów. Wśród wyjątkowych zalet przetworników poziomu można wymienić m.in.:
- aktywna diagnostyka – radar sam diagnozuje i sugeruje możliwe przyczyny i propozycje rozwiązania problemu a nie tylko informuje o nim,
- historia i podgląd 20 ostatnich zdarzeń uwzględniających zapis kształtu echa, parametrów konfiguracyjnych i diagnostycznych,
- kreator konfiguracji – użytkownik jest prowadzony krok po kroku przez konfigurację urządzenia,
- zaawansowana, ale jednocześnie prosta w stosowaniu funkcja eliminacji fałszywych odbić, dająca możliwość ręcznej korekcji usunięcia zakłóceń z echa,
- wykres sygnału dostępny w czasie rzeczywistym na wyświetlaczu przetwornika poziomu,
- odkręcana bez zatrzymywania procesu głowica elektroniki,
- zapisana w pamięci urządzenia pomoc eliminuje w większości przypadków potrzebę sięgnięcia po instrukcję papierową,
- przyjazny DTM HART® z graficznym interfejsem.
Zasada działania

Radary o fali modulowanej FMCW wykorzystują energię mikrofal skierowanych na powierzchnię mierzonego medium. Ilość odbitej fali zależy od stałej dielektrycznej materiału. Radary FMCW wysyłają falę w sposób ciągły a częstotliwość jest stale zmieniana. W przypadku radaru 80 GHz częstotliwość nadajnika może zaczynać się od 79 GHz i wzrastać do 81 GHz. Nadajnik porównuje częstotliwość, którą odbiera z powierzchni produktu z częstotliwością, którą w danym momencie wysyła. Wykryta różnica częstotliwości między przesyłanym sygnałem a powracającym echem jest funkcją odległości. Poziom jest obliczany na podstawie wysokości zbiornika i innych informacji konfiguracyjnych.

Radarowe przetworniki poziomu Magnetrol nowej generacji

Cechy
- aplikacje: ciecze, materiały sypkie, higieniczne
- częstotliwość sygnału: 80 GHz
- szerokość wiązki sygnałowej: 4 do 13°
- zakresy pomiarowe: ciecze do 30 m, materiały sypkie do 60 m
- dokładność: ±1 mm
- rozdzielczość: 1 mm
- temperatura medium: do 200°C
- ciśnienie maksymalne: 70 bar
- średnice anten: od 3/4" do 3"
- zasilanie w iskrobezpiecznej pętli analogowej 4-20 mA
- SIL 2 - SFF=92,3%
- zatwierdzenia: ATEX, FCC, ETSI, ISED
- Zmienna poziom, odległość, objętość
- Sygnał wyjściowy analogowy 4..20 mA
- Komunikacja cyfrowa HART®
- ATEX Ex i, Ex d
- Wyświetlacz lokalny tak
- Przyłącze procesowe gwintowe, kołnierzowe DIN, kołnierzowe ANSI
- Materiały czujnika / zwilżane stal kwasoodporna 316/316L, PTFE
- Zasilanie 2 przewodowo 24 VDC w pętli 4-20mA
- Przyłącze elektryczne gwint żeński M20x1,5, gwint męski 1/2 NPT
- Wykonanie obudowy aluminium
- Stopień ochrony obudowy IP67
`
1. Magnetrol Pulsar R80 Karta katalogowa EN

  2.7MB | ENG
