Hydrobar-S Hydrostatyczne przetworniki poziomu

Klay Instruments

Klay Instruments

Zatapialny przetwornik poziomu Klay Hydrobar-S

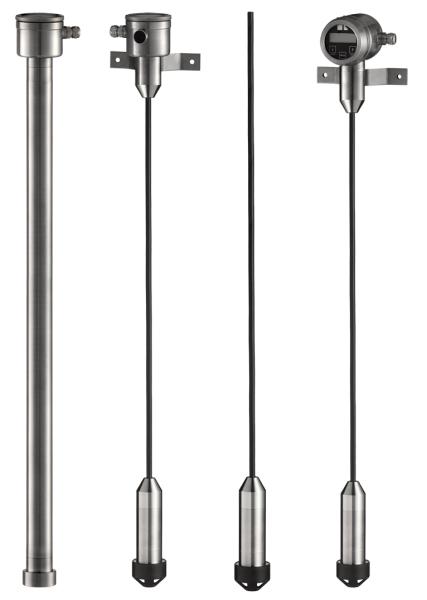

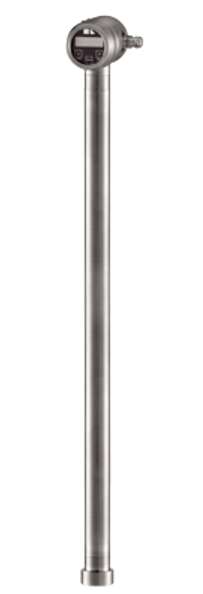

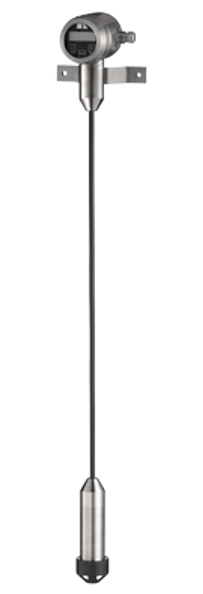

Hydrobar-S to inteligentne, hydrostatyczne sondy poziomu z lokalnym wyświetlaczem, które są montowane na kablu lub na rurze.

Aplikacje: pomiar poziomu wody, ścieków i osadów ściekowych.

- dokładność pomiaru: 0,1% ustawionego zakresu
- lokalny wyświetlacz
- opcja HART

Zatwierdzenia i certyfikaty

  • CE CE
  • ATEX Ex i ATEX Ex i
  • EAC EAC
  • SIL 2 SIL 2
  • BV BV
  • DNV-GL DNV-GL
  • LR LR
  • ABS ABS
  • RINA RINA
  • HART® HART®
  1. Opis produktu
  2. Specyfikacja
  3. Aplikacje
  4. Pliki do pobrania
  • Hydrobar-S to zatapialne przetworniki poziomu z mikroprocesorowym przetwornikiem, wyświetlaczem lokalnym i trzema przyciskami służącymi do obsługi i kalibracji urządzenia. Posiadają certyfikat poziomu nienaruszalności bezpieczeństwa SIL 2 i mogą być stosowane w układach automatyki zabezpieczeniowej SIS.

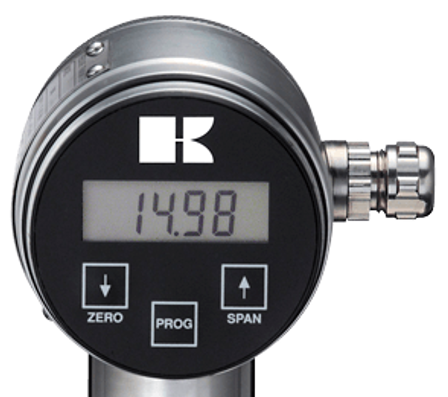

    Wbudowany wyświetlacz standardowo jest zakryty nieprzezierną obudową ze stali kwasoodpornej. Aby mieć możliwość podglądu parametrów procesowych bez zdejmowania osłony stosuje się pokrywę z przeźroczystym oknem. Po jej zdemontowaniu możliwe jest wykonanie nastaw - zera i zakresu bez potrzeby zadania ciśnienia próbnego.

    Wszystkie sondy poziomu Hydrobar są w pełni kompensowane temperaturowo oraz wyposażone w mocną czołową membranę, która jest spawana laserem zapewniając czujnikowi doskonałą stabilność długoterminową.

    Cechy

    • w pełni kompensowane temperaturowo
    • wyposażone w mocną czołową - spłukiwaną membranę, która jest spawana laserowo co daje doskonałą długoterminową stabilność pomiarów.
    • dokładność: 0,1% ustawionego zakresu
    • zakres: 0-0,04 bar do 0-4 bar
    • sygnał wyjściowy: 4-20 mA
    • nastawa 3 przyciskami lub poprzez HART®
    • zasilanie: 12-36 VDC (Ex i: 13-26,5 VDC)
    • stopień ochrony: IP66 / IP68
    • temperatura medium: -10 do +70°C
    • obudowa elektroniki: stal nierdzewna 304
    • części zwilżane: stal kwasoodporna 316 (standard), kabel Polietylen (opcja: Hytrel lub PTFE)
    • opcjonalnie HART®
    • certyfikat poziomu nienaruszalności bezpieczeństwa SIL 2
    • Zmienna ciśnienie
    • Sygnał wyjściowy analogowy 4..20 mA
    • Komunikacja cyfrowa HART®
    • Dokładność 0,1%
    • ATEX Ex i
    • Wyświetlacz lokalny tak
    • Przyłącze procesowe inne
    • Materiały czujnika / zwilżane stal kwasoodporna 316/316L
    • Zasilanie 2 przewodowo 24 VDC w pętli 4-20mA
    • Przyłącze elektryczne gwint żeński M20x1,5, gwint żeński 1/2 NPT, wyprowadzone przewody
    • Wykonanie obudowy stal kwasoodporna
    • Stopień ochrony obudowy IP66, IP68
  • `
    1. Klay Hydrobar S Karta katalogowa

      515kb | ENG

    2. Klay Hydrobar S Instrukcja

      974kb | ENG

    3. Klay Hydrobar Certyfikat ATEX

      3.1MB | ENG

    4. Klay Hydrobar zatwierdzenie ABS

      44kb | ENG

    5. Klay Hydrobar zatwierdzenie BV

      274kb | ENG

    6. Klay Hydrobar zatwierdzenie DNV

      1.9MB | ENG

    7. Klay Hydrobar EAC certyfikat

      3.6MB | ENG

    8. Klay Hydrobar zatwierdzenie LR

      623kb | ENG

    9. Klay Hydrobar zatwierdzenie RINA

      2.8MB | ENG

    10. Klay Katalog skrócony przetworników ciśnienia i poziomu

      1.3MB | ENG

    11. Klay 2000 i Hydrobar-I Raport SIL

      535kb | ENG

    12. Klay 2000 HART Instrukcja

      1.2MB | POL

    1. Pomiar poziomu wody w chłodniach

      Pomiar poziomu wody w chłodniach

      W chłodniach kominowych i wentylatorowych schładzana jest ogromna ilość wody. Ciągłość tego istotnego dla działania zakładu procesu można kontrolować przy użyciu zatapialnych sond hydrostatycznych HYDROBAR. Sprawdzają się one w trudnym środowisku, dużej wilgotności i zmiennej temperaturze w otoczeniu chłodni.
