Hydrobar-I Hydrostatyczne przetworniki poziomu HART
Klay Instruments

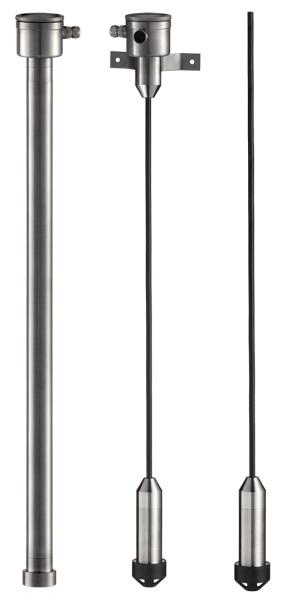

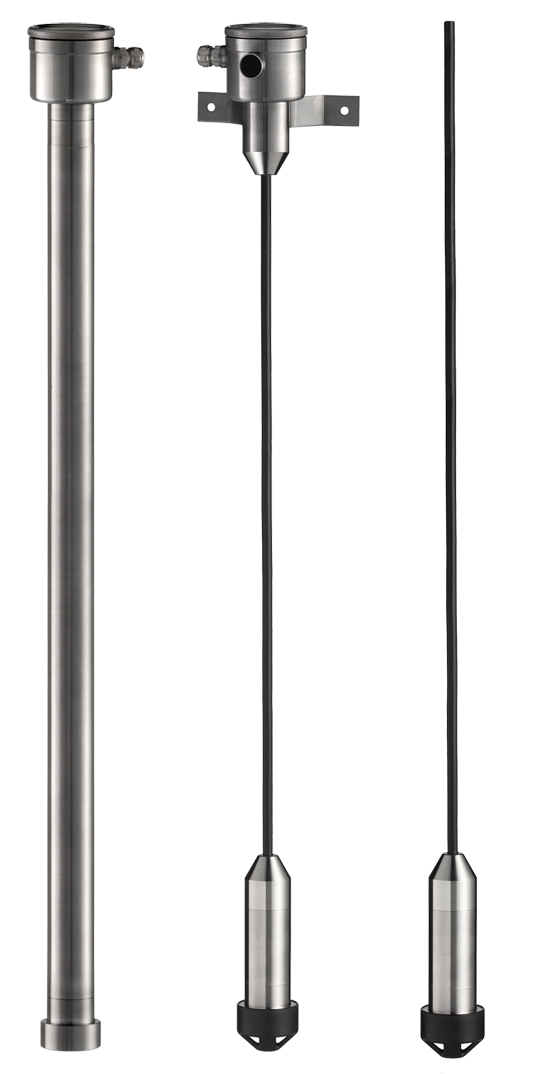

Hydrobar-I to certyfikowany do SIL 2, hydrostatyczny przetwornik poziomu HART, z czujnikiem podwieszanym na kablu lub wbudowanym w przedłużenie rurowe.
Aplikacje: pomiar poziomu wody, ścieków i osadów ściekowych o dokładności pomiaru 0,1% ustawionego zakresu.
Zatwierdzenia i certyfikaty
-
CE
-
ATEX Ex i
-
EAC
-
SIL 2
-
BV
-
DNV-GL
-
LR
-
ABS
-
RINA
-
HART®
-
Hydrobar-I to programowalne, hydrostatyczne przetworniki poziomu, służące do pomiaru poziomu wody, ścieków, osadów, chemikaliów, itp. Mogą być wykorzystywane w układach zabezpieczeniowych SIS z poziomem bezpieczeństwa SIL 2.

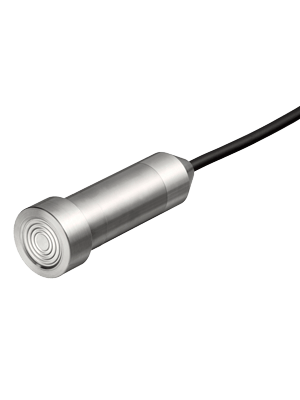

Wszystkie zatapialne przetworniki poziomu Hydrobar-I są w pełni kompensowane temperaturowo oraz wyposażone w spłukiwaną membranę czołową. Grubość membrany zapewnia jej trwałość a laserowy spaw doskonałą stabilność długoterminową czujnika. Programowanie przetworników odbywa się z wykorzystaniem cyfrowego protokołu HART.
Cechy
- dokładność: 0,1% ustawionego zakresu
- zakres: 0,04 bar do 10 bar
- sygnał wyjściowy: 4-20mA + HART
- regulacja: zero i zakres poprzez PC lub komunikator
- zasilanie: 12 do 40 VDC
- stopień ochrony: IP68
- temperatura procesu: od -10 do +70°C
- części zwilżane: stal kwasoodporna 316L (standard), kabel Polietylen (PE) (opcjonalnie: Hytrel lub PTFE)
- certyfikat poziomu nienaruszalności bezpieczeństwa SIL 2
- dokładność: 0,1% ustawionego zakresu
-
- Zmienna ciśnienie
- Sygnał wyjściowy analogowy 4..20 mA
- Komunikacja cyfrowa HART®
- Dokładność 0,1%
- ATEX Ex i
- Przyłącze procesowe męskie G1-1/2, inne
- Materiały czujnika / zwilżane stal kwasoodporna 316/316L
- Zasilanie 2 przewodowo 24 VDC w pętli 4-20mA
- Wykonanie obudowy stal kwasoodporna
- Stopień ochrony obudowy IP68
-
`
-
Klay Hydrobar I Instrukcja
1.1MB | ENG
-
Klay Hydrobar Certyfikat ATEX
3.1MB | ENG
-
Klay Hydrobar zatwierdzenie RINA
2.8MB | ENG
-
Klay Hydrobar zatwierdzenie ABS
44kb | ENG
-
Klay Hydrobar zatwierdzenie LR
623kb | ENG
-
Klay Hydrobar zatwierdzenie DNV
1.9MB | ENG
-
Klay Hydrobar EAC certyfikat
3.6MB | ENG
-
Klay Hydrobar zatwierdzenie BV
274kb | ENG
-
Klay Hydrobar I Karta katalogowa
255kb | ENG
-
Klay Katalog skrócony przetworników ciśnienia i poziomu
1.3MB | ENG
-
Klay 2000 i Hydrobar-I Raport SIL
535kb | ENG
-
Klay Hydrobar-I Instrukcja
1.2MB | POL
-
Pokrewne produkty
-
HydroCer Hydrostatyczne przetworniki poziomu z czujnikiem ceramicznym
HydroCer to montowane na kablu, zatapialne przetworniki poziomu z czujnikiem ceramicznym.
zobacz
Przeznaczone głównie do pomiaru poziomu wody, ścieków i osadów ściekowych. -

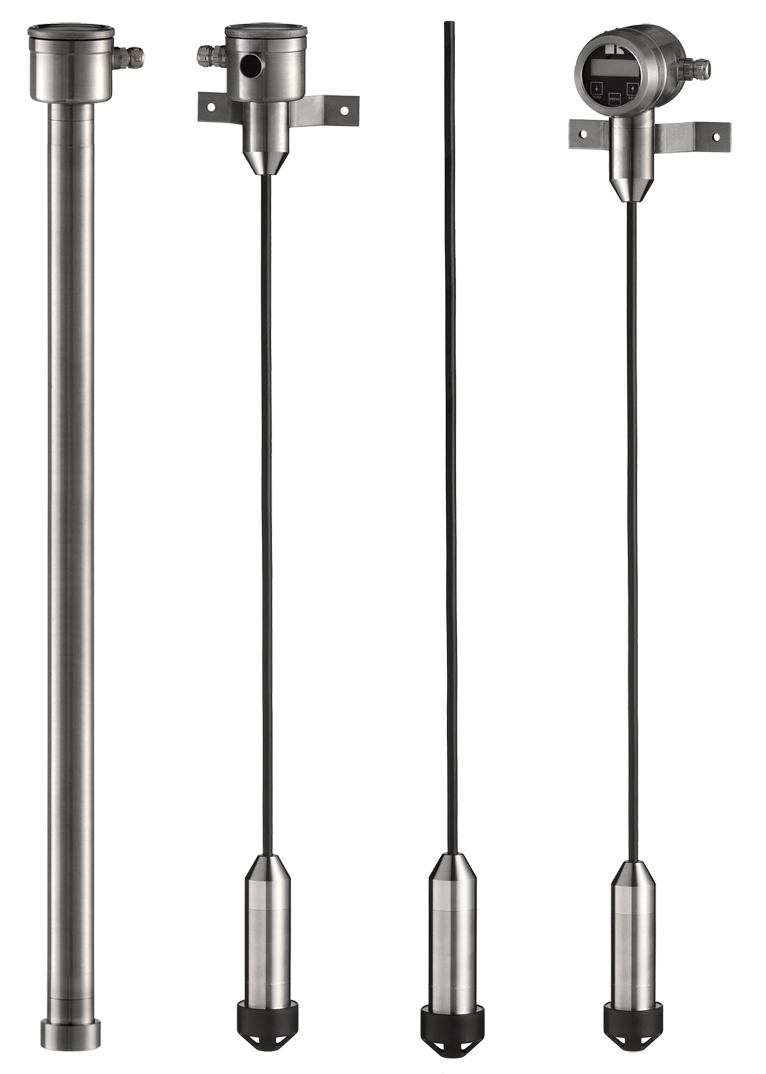

Hydrobar-S Hydrostatyczne przetworniki poziomu
