Hydrobar Hydrostatyczne, analogowe przetworniki poziomu

Klay Instruments

Klay Instruments

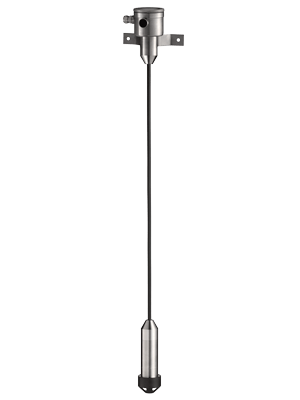

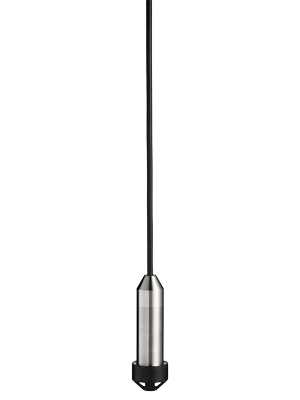

Zatapialny przetwornik poziomu Klay Hydrobar

Hydrostatyczne sondy poziomu Hydrobar z mocowaniem na kablu lub rurze są wykorzystywane głównie w aplikacjach pomiaru poziomu wody, ścieków i osadów ściekowych.

Ich dokładność pomiaru wynosi 0,2% ustawionego zakresu i są w pełni kompensowane temperaturowo.

Zatwierdzenia i certyfikaty

  • ATEX Ex i ATEX Ex i
  • EAC EAC
  • IECEx IECEx
  • SIL 2 SIL 2
  • BV BV
  • DNV-GL DNV-GL
  • LR LR
  • ABS ABS
  • RINA RINA
  1. Opis produktu
  2. Specyfikacja
  3. Aplikacje
  4. Pliki do pobrania

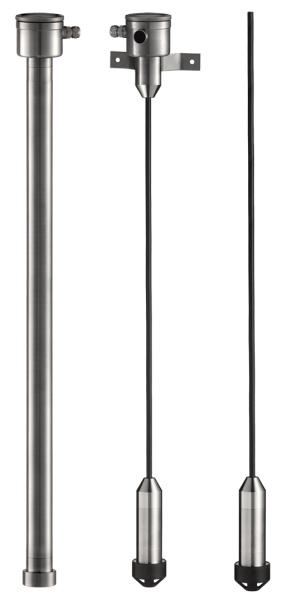

  • Hydrobar to zatapialne przetworniki poziomu montowane na kablu lub rurze, służące do pomiaru poziomu wód w studniach głębinowych, zbiornikach podziemnych, betonowych bunkrach, itp. Posiadają certyfikat poziomu nienaruszalności bezpieczeństwa SIL 2 i mogą być stosowane w układach automatyki zabezpieczeniowej SIS.

    Sondy poziomu dostępne są w wersji stałozakresowej (typ FR) lub z regulacją zera i zakresu.

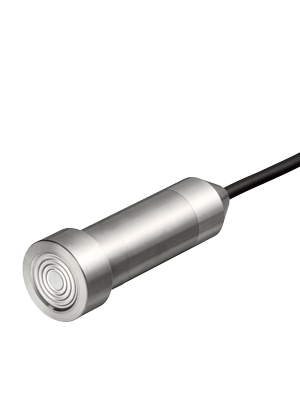

    Wszystkie przetworniki zanurzeniowe serii Hydrobar są w pełni kompensowane temperaturowo oraz wyposażone w mocną spłukiwaną membranę, która jest spawana laserowo, co daje doskonałą stabilność długoterminową.

    Cechy

    • dokładność: 0,2% ustawionego zakresu
    • zakres: 0,1 bar do 10 bar
    • sygnał wyjściowy: 4-20 mA, 2-przewodowy
    • regulacja: zero i zakres wewnętrznie (nie dotyczy typu FR)
    • zasilanie: 12 do 36 VDC (Ex i: 13/17-26,5 VDC)
    • stopień ochrony: IP66 / IP68
    • temperatura procesu: od -10 do +70°C
    • części zwilżane: stal kwasoodporna 316L (standard), Polietylen (PE) (opcjonalnie Hytrel lub PTFE)
    • certyfikat poziomu nienaruszalności bezpieczeństwa SIL 2

    • Zmienna poziom
    • Sygnał wyjściowy analogowy 4..20 mA
    • Dokładność 0,2%
    • ATEX Ex i
    • Przyłącze procesowe męskie G1-1/2, inne
    • Materiały czujnika / zwilżane stal kwasoodporna 316/316L, Hastelloy, PTFE
    • Zasilanie 2 przewodowo 24 VDC w pętli 4-20mA
    • Przyłącze elektryczne gwint żeński M20x1,5, gwint żeński 1/2 NPT, wyprowadzone przewody
    • Wykonanie obudowy stal kwasoodporna
    • Stopień ochrony obudowy IP66, IP68
  • `
    1. Klay Hydrobar Karta katalogowa

      887kb | ENG

    2. Klay Hydrobar Instrukcja

      1019kb | ENG

    3. Klay Hydrobar Certyfikat ATEX

      3.1MB | ENG

    4. Klay Hydrobar zatwierdzenie ABS

      44kb | ENG

    5. Klay Hydrobar zatwierdzenie BV

      274kb | ENG

    6. Klay Hydrobar zatwierdzenie DNV

      1.9MB | ENG

    7. Klay Hydrobar EAC certyfikat

      3.6MB | ENG

    8. Klay Hydrobar zatwierdzenie LR

      623kb | ENG

    9. Klay Hydrobar zatwierdzenie RINA

      2.8MB | ENG

    10. Klay Katalog skrócony przetworników ciśnienia i poziomu

      1.3MB | ENG

    11. Klay 8000 i Hydrobar Raport SIL

      526kb | ENG

    1. Pomiar poziomu wody w chłodniach

      Pomiar poziomu wody w chłodniach

      W chłodniach kominowych i wentylatorowych schładzana jest ogromna ilość wody. Ciągłość tego istotnego dla działania zakładu procesu można kontrolować przy użyciu zatapialnych sond hydrostatycznych HYDROBAR. Sprawdzają się one w trudnym środowisku, dużej wilgotności i zmiennej temperaturze w otoczeniu chłodni.
