CamCor CT Przepływomierze masowe Coriolisa
Cameron (Schlumberger)
Współczesne przemysły i sektory produkcyjne wymagają niezwykle precyzyjnych i niezawodnych metod pomiaru, co sprawia, że przepływomierz Coriolisa stanowi kluczowe narzędzie w wielu aplikacjach. Jego unikalna zdolność do dokładnego mierzenia masy płynów w ruchu, niezależnie od zmian w temperaturze, ciśnieniu czy lepkości, czyni go niezastąpionym w przemyśle. Skonstruowany w oparciu o wydłużone rury pomiarowe w kształcie litery „U” przepływomierz Coriolisa CamCor CT to najbardziej zaawansowany, rozliczeniowy przetwornik przepływu firmy Cameron. Wyróżnia się najwyższą precyzją, powtarzalnością, szerokim zakresem przepływów, niskim spadkiem ciśnienia i trwałym wykonaniem.
Zatwierdzenia i certyfikaty
-
CE
-
MID
-
ATEX Ex d
-
IECEx
-
HART®
-
Modbus®
-
Precyzyjne i niezawodne rozwiązanie
Pomiar masy jest niezależny od zmian we właściwościach mierzonych mediów, co oznacza, że użytkownicy mogą polegać na stałej dokładności pomiarów, niezależnie od zewnętrznych warunków. Dodatkowo, nowoczesne przepływomierze masowe Coriolisa oferują funkcje diagnostyczne i zdalnego monitorowania, znacznie ułatwiając zarządzanie procesami i konserwacją urządzeń. Inwestycja w produkt wysokiej jakości, to krok w stronę zwiększenia efektywności i bezpieczeństwa produkcji. Dzięki precyzyjnym pomiarom, możliwe jest nie tylko zapewnienie ciągłości procesów, ale również znaczące obniżenie kosztów operacyjnych. Wybór odpowiedniego przepływomierza masowego, dostosowanego do specyficznych potrzeb aplikacji, może przyczynić się do zwiększenia konkurencyjności przedsiębiorstwa na rynku.
Zasada działania
Siła Coriolisa jest siłą bezwładności występującą w przypadku jednoczesnego ruchu postępowego i obrotowego. Kierunek jej działania określa iloczyn wektorowy prędkości liniowej i wektorowej. Wartość siły jest proporcjonalna do masy poruszającego się ciała oraz iloczynu wektorowego wspomnianych prędkości.
Przepływomierz Coriolisa nie spełnia warunku ruchu obrotowego jaki sobie wyobrażamy, ale składowa ta jest w nim odwzorowywana za pomocą ruchu oscylacyjnego, w który wprawiane są rury pomiarowe urządzenia.
Przepływomierze masowe Coriolisa składają się z jednej lub dwóch wygiętych łukowo rur, którymi przepływa mierzone medium. Rury są wprawiane w oscylacje (drgania) o określonej częstotliwości za pomocą oscylatora. Przy zerowym przepływie na rury nie odziałuje żadna siła oprócz tej wprawiającej je w rezonans. Gdy medium zaczyna płynąć, jego liniowy ruch nakłada się na oscylującą rurę pomiarową, w wyniku czego powstaje niesymetryczna siła, która powoduje, że rura pomiarowa skręca się. Skręcenie jest spowodowane przeciwnym zwrotem siły na wlocie i wylocie rury pomiarowej. Czujniki umieszczone na odcinku wlotowym i wylotowym rejestrują przesunięcie fazowe, czyli zmiany położenia rury w czasie.
Przesunięcie fazowe, czyli różnica skrętu części wlotowej względem wylotowej, która jest wprost proporcjonalna do szybkości przepływu masowego, pozwala - w połączeniu ze znajomością gęstości medium - na wyliczenie wartości przepływu masowego.
Z kolei gęstość medium może być obliczona na podstawie pomiaru częstotliwości oscylacji rur. Pomiar temperatury rur, która odpowiada temperaturze medium, pozwala na kompensację zmian temperaturowych medium. Uzyskana wartość pomiaru temperatury może być odwzorowana na dodatkowym wyjściu sygnału.
Oscylacja bez przepływu medium
Oscylacja z przepływem medium

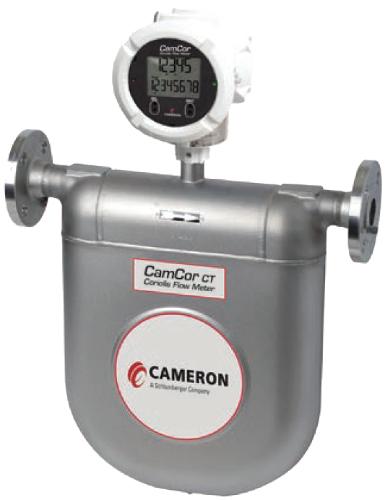

Przepływomierz Coriolisa CamCor CT
Przetworniki przepływu CamCor CT zostały zaprojektowane specjalnie do aplikacji rozliczeniowych, w których mogą dokonywać pomiaru masy, gęstości lub objętości przepływającego medium. Ich dokładność wynika z wydłużonych rur pomiarowych w kształcie litery "U". Obok wysokiej dokładności przepływomierze Coriolisa CamCor CT charakteryzują się bardzo dobrą powtarzalnością, szerokim zakresem mierzonych przepływów, niskimi spadkami ciśnienia. Jakość pomiarów została potwierdzona certyfikatem MID.
Zalety
- możliwość pomiaru cieczy lub gazów,
- równoczesny pomiar wielu zmiennych — przepływu masowego, gęstości i temperatury oraz lepkości w przypadku rozwiązań z jedną rurą,
- bardzo duża dokładność pomiaru,
- brak wymogu stosowania typowych dla innych przepływomierzy odcinków prostoliniowych przed i za urządzeniem,
- brak wpływu profilu prędkości medium w rurociągu na pomiar
- możliwość pomiaru w obydwu kierunkach.
Cechy
- zakresy pomiarowe: od 0..2,4 l/godz. do 0..33,629 m3/godz.
- dokładność odczytu (±):
- 0,1% dla cieczy
- 0,5% dla gazów
- 0,0005 g/ml dla gęstości - temperatura medium: od -200..50°C do -20..350°C
-
sygnały wyjściowe:
- dwa niezależne prądowe
- dwa niezależne impulsowe
- dwa binarne alarmowe
- stanu urządzenia - czujnik w kształcie wydłużonej litery „U” o najwyższej dokładności
- zakresowość nawet do 200:1
- obudowa elektroniki zintegrowana lub oddalona
- modele niskotemperaturowe do zastosowań kriogenicznych (np. LNG)
- modele wysokotemperaturowe do 315°C
- protokoły komunikacyjne Modbus RS-485 i HART
- łatwa konfiguracja czujnikami dotykowymi podczerwieni lub za pomocą oprogramowania EZ-Link
- lokalny, podświetlany wyświetlacz zmieniający kolor podświetlenia w zależności od statusu przetwornika
- wykrywanie wibracji instalacji procesowej lub pulsacji medium
-
- Zmienna gęstość, przepływ, temperatura
- Sygnał wyjściowy analogowy 4..20 mA
- Komunikacja cyfrowa HART®, Modbus®
- Dokładność 0,1%, 0,2%, 0,5%
- Powtarzalność 0,2%, 0,05%
- ATEX Ex d
- Wyświetlacz lokalny tak
- Przyłącze procesowe inne
- Materiały czujnika / zwilżane stal kwasoodporna 316/316L, Hastelloy
- Uszczelnienia Viton® / FKM / FPM
- Zasilanie zewnętrznie 24 VDC, zewnętrznie 230 VAC
- Przyłącze elektryczne gwint żeński 3/4 NPT
- Wykonanie obudowy aluminium
- Stopień ochrony obudowy IP66, IP67
Pokrewne produkty
-
Thermatel® TA2 Termodyspersyjne przepływomierze masowe
Termodyspersyjne przetworniki przepływu masowego gazów w obudowie ognioszczelnej
zobacz -
CALDON 280Ci Przepływomierze ultradźwiękowe do cieczy
Przepływomierze ultradźwiękowe do cieczy o ośmiu ścieżkach pomiarowych
zobacz -
CALDON 380Ci Przepływomierze ultradźwiękowe do gazów
Przepływomierze rozliczeniowe do gazów o ośmiu ścieżkach pomiarowych
zobacz -

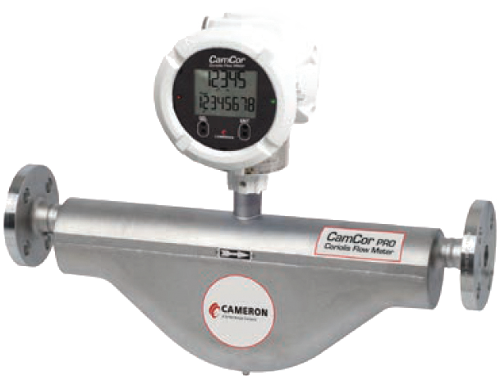

CamCor PRO Przepływomierze masowe Coriolisa
