Jupiter® 200 Przetworniki magnetostrykcyjne

Magnetrol

Magnetrol

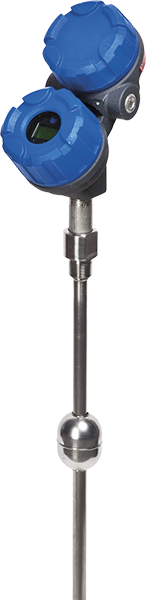

Magnetostrykcyjny przetwornik poziomu Jupiter 200 Magnetrol

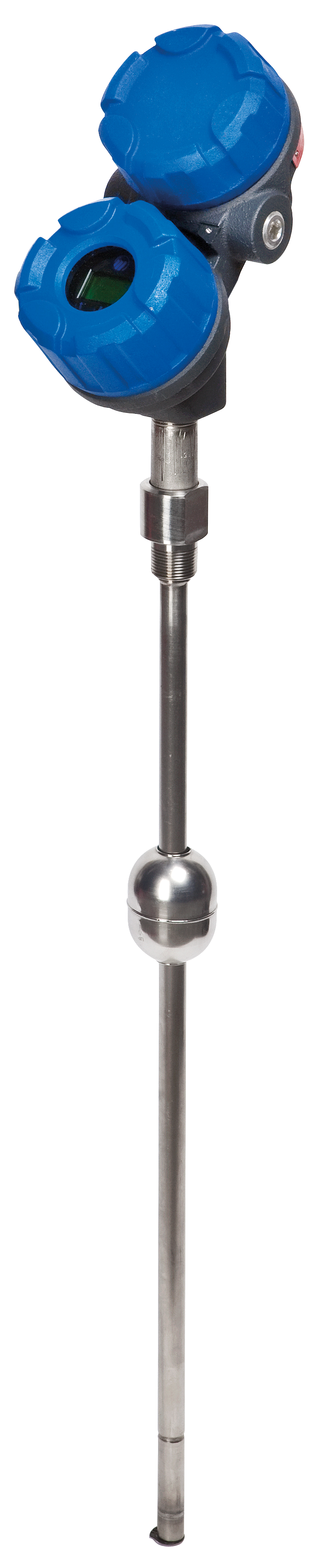

  • Jupiter® 200 z sondą do bezpośredniego montażu w zbiorniku

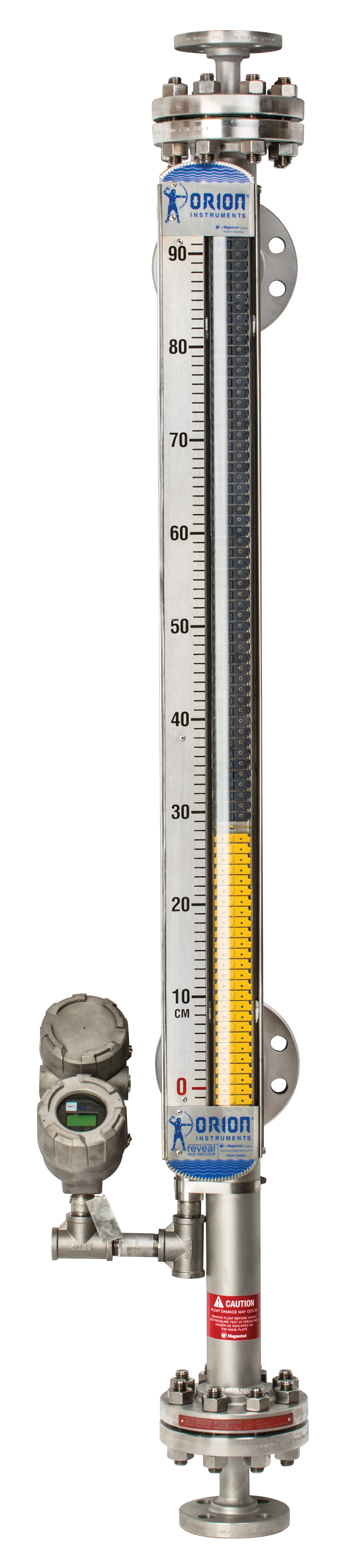

  • Jupiter® 200 zamontowany na zewnątrz poziomowskazu magnetycznego Atlas™

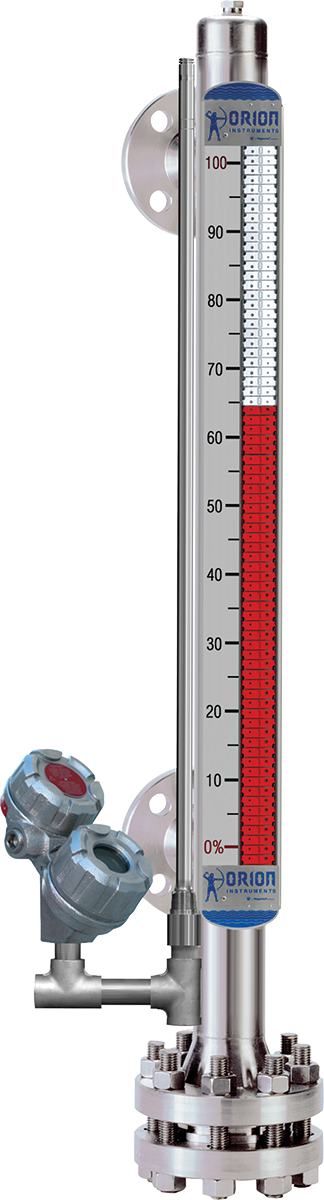

  • Jupiter® 200 zamontowany na zewnątrz poziomowskazu magnetycznego Vector™

Magnetostrykcyjny przetwornik poziomu cieczy i rozdziału faz.

Zasilany w dwu-przewodowej pętli analogowej Jupiter® 200 może być montowany bezpośrednio w zbiorniku lub na zewnątrz poziomowskazu magnetycznego.

Zatwierdzenia i certyfikaty

  • PED PED
  • CE CE
  • ATEX Ex i ATEX Ex i
  • ATEX Ex d ATEX Ex d
  • EAC EAC
  • FM FM
  • IECEx IECEx
  • INMETRO INMETRO
  • LR LR
  • HART® HART®
  • FF FF
  1. Opis produktu
  2. Specyfikacja
  3. Pliki do pobrania
  • Jupiter® 200 jest przetwornikiem poziomu cieczy zasilanym w dwuprzewodowej pętli analogowej, który wykorzystuje działanie efektu pola magnetycznego na magnetostrykcyjny przewód.

    Przetwornik może być montowany bezpośrednio w zbiorniku lub na zewnątrz poziomowskazu magnetycznego.

    Ergonomiczna i niespotykana dotąd dwukomorowa konstrukcja obudowy (oddzielna komora elektroniki i listwy zaciskowej) znacząco ułatwia podłączenie przewodów, konfigurację oraz odczyt danych.

    Cechy

    • zakresy pomiarowe: do 5,7 m
    • temperatura medium:-196 do 450°C
    • ciśnienie maksymalne: 117 bar w wersji zanurzalnej
    • liniowość: ±0,02% zakresu
    • powtarzalność: ±0,005% zakresu
    • dokładność: ±0,4 mm
    • brak maksimum ciśnienia w wersji zewnętrznej
    • konfiguracja praktycznie "na biurku"
    • zasilanie w iskrobezpiecznej dwuprzewodowej pętli analogowej 4-20 mA
    • lokalny wskaźnik LCD z 3 przyciskami programującymi
    • regulowane opóźnienie: od 0 do 25s
    • Zmienna poziom, rozdział faz
    • Sygnał wyjściowy analogowy 4..20 mA
    • Komunikacja cyfrowa HART®, FOUNDATION Fieldbus™
    • ATEX Ex i, Ex d
    • Wyświetlacz lokalny tak
    • Przyłącze procesowe męskie G1, męskie 3/4 NPT, męskie 2 NPT, inne
    • Materiały czujnika / zwilżane stal kwasoodporna 316/316L, Hastelloy, Monel, tytan
    • Zasilanie 2 przewodowo 24 VDC w pętli 4-20mA
    • Przyłącze elektryczne gwint żeński M20x1,5, gwint żeński 3/4 NPT
    • Wykonanie obudowy aluminium, stal kwasoodporna
    • Stopień ochrony obudowy IP66
  • `
    1. Magnetrol Jupiter 200 Karta katalogowa

      2.1MB | ENG

    2. Magnetrol Jupiter 200 Instrukcja Foundation Fieldbus

      827kb | ENG

    3. Magnetrol Jupiter 200 Instrukcja HART

      1.8MB | ENG

    4. Magnetrol Jupiter 200 Certyfikat ATEX Ex d

      136kb | ENG

    5. Magnetrol Jupiter 200 Certyfikat ATEX Ex ia

      373kb | ENG

    6. Magnetrol Jupiter 200 Certyfikat IECEx Ex d

      233kb | ENG

    7. Magnetrol Jupiter 200 Certyfikat IECEx Ex ia

      255kb | ENG

    8. Magnetrol Jupiter 200 Raport FMEDA SIL

      498kb | ENG

    9. Magnetrol Katalog skrócony EN

      4.9MB | ENG
