Hygienic Eclipse® 706 Radary falowodowe

Magnetrol

Magnetrol

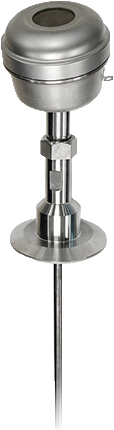

Magnetrol Radar falowodowy Eclipse 706 do aplikacji higienicznych

  • Unikalna cecha Eclipse 706 - możliwość wygięcia sondy przetwornika

Higieniczne, radarowe przetworniki poziomu w wykonaniu całkowicie ze stali kwasoodpornej. Przeznaczone do aplikacji spożywczych, farmaceutycznych lub kosmetycznych, które wymagają higienicznego procesu.
Charakteryzują się unikalną cechą - możliwością wykonania wygiętego falowodu w celu ominięcia np. miksera lub innych elementów wewnątrz zbiornika.

Zatwierdzenia i certyfikaty

  • CE CE
  • EHEDG EHEDG
  • FM FM
  • CSA CSA
  • SIL 2 SIL 2
  • SIL 3 SIL 3
  • HART® HART®
  • ATEX ATEX
  1. Opis produktu
  2. Specyfikacja
  3. Pliki do pobrania

  • Eclipse® 706 to radarowe, falowodowe przetworniki poziomu spełniające wymagania higieniczne przemysłu spożywczego, farmaceutycznego i kosmetycznego w zakresie części zwilżanych i niezwilżanych (obudowy). Posiadają certyfikat EHEDG typu EL klasy 1, co oznacza, że czyszczone na mokro (CIP), bez demontażu.

    Wyjątkową cechą radaru falowodowego Magnetrol jest możliwość wykonania wygiętego falowodu, dopasowanego do kształtu zbiornika lub w celu ominięcia mieszadła bądź innych elementów konstrukcyjnych umiejscowionych w zbiorniku a uniemożliwiających pomiar typowym, prostym prętem.

    Dzięki najnowszym rozwiązaniom technologicznym modelu serii 706 przetwornik ten znajduje zastosowanie w aplikacjach gdzie inne rozwiązania pomiaru poziomu nie sprawdzają się.

    Cechy

    • stała dielektryczna medium: εr ≥ 1,2
    • zakresy pomiarowe: do 6,1 m
    • temperatura medium: do 150°C
    • ciśnienie maksymalne: do 13,8 bar
    • materiały zwilżane: stal kwasoodporna 316/316L, stal superaustenityczna AL6XN
    • pomiar niewrażliwy na zmiany stałej dielektrycznej, ciśnienia, gęstości, pH, lepkości
    • konfiguracja "na biurku"
    • zasilanie w dwuprzewodowej pętli analogowej 4-20 mA
    • 30-punktowa linearyzacja zbiornika
    • integralna (demontowalna bez rozszczelniania zbiornika) lub zdalna obudowa elektroniki
    • lokalny wskaźnik LCD z przyciskami programującymi
    • konstrukcja zgodna ze normą ASME BPE urządzeń bioprocesowych
    • odporność na czyszczenie CIP
    • certyfikaty: ATEX, EHEDG, SIL 2/3

    • Zmienna poziom
    • Sygnał wyjściowy analogowy 4..20 mA
    • Komunikacja cyfrowa HART®
    • ATEX Ex i, Ex d, Ex n
    • Wyświetlacz lokalny tak
    • Przyłącze procesowe Tri-Clamp 1,5", Tri-Clamp 2", inne
    • Materiały czujnika / zwilżane stal superaustenityczna AL6XN, stal kwasoodporna 316/316L, Hastelloy
    • Uszczelnienia Viton® / FKM / FPM, EPDM
    • Zasilanie 2 przewodowo 24 VDC w pętli 4-20mA
    • Przyłącze elektryczne gwint żeński M20x1,5, gwint żeński 1/2 NPT
    • Wykonanie obudowy aluminium, stal kwasoodporna
  • `

    1. Magnetrol Eclipse 706 Certyfikat SIL 3

      199kb | ENG

    2. Magnetrol Eclipse 706 Raport Exida SIL 3

      471kb | ENG

    3. Magnetrol Eclipse 706 Instrukcja HART

      5.1MB | POL

    4. Magnetrol Eclipse 706 Instrukcja HART DE

      4.6MB DE

    5. Magnetrol Eclipse 706 Hygienic Karta katalogowa

      1.1MB | ENG

    6. Magnetrol Eclipse 706 Hygienic Instrukcja

      1.5MB | ENG
